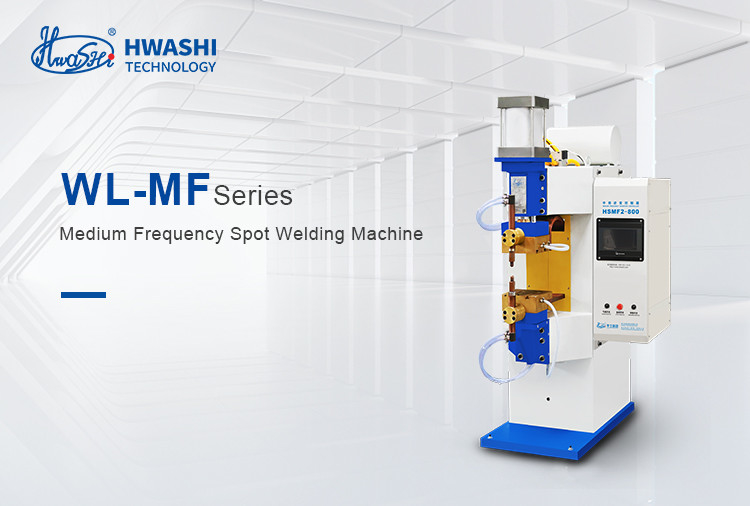

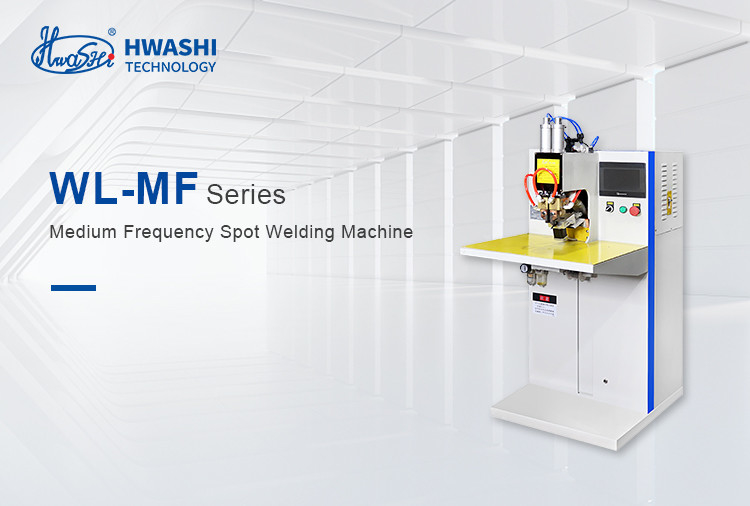

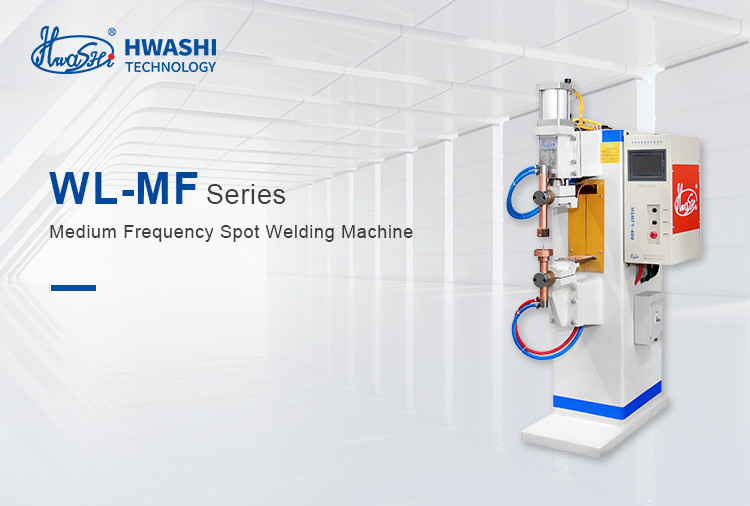

HWASHI Среднечастотный инвертор Пневматическая алюминиевая точка сварочная машина

Описание

Система управления сопротивлением постоянного тока среднечастотного инвертора: см. на следующем рисунке, трехфазный ток переменного тока был преобразован в постоянный.Затем преобразовать в средней частоты 1000Гц квадратной волны и подключить к первичной из сварки трансформатора через инвертор схемы, которая состоит из IGBTПосле ректификации через сварный трансформатор ток превращается в постоянный с небольшим пульсированием и подается на электрод для сварки.Инвертор будет регулировать частоту рабочего цикла IGBT в соответствии с обратной связью первичного и вторичного тока сварки, чтобы достичь постоянного тока во время процесса сварки.

Применение

Датчик, светодиод и его проволока, медная фольга и пропавший проволока, реле, часы, емкостный слинец и свинец, медный проволока, спица сопротивления, индуктивность, батарея и стабилизатор, розетка,контактные серебряные и медные листы, сварные молнии с вольфрамом и молибденом и т.д.

По сравнению с обычным контроллером переменного тока, контроллер MF имеет следующие преимущества:

1. Усовершенствованная сварочная машина, использующая принцип МФ-инвертора.
2. Ток сварки постоянный, без индуктивности, более высокая тепловая входная и выходная эффективность, более надежное и стабильное качество сварки
3. Трёхфазный баланс нагрузки, коэффициент мощности близкий к 1
4. Интеллектуальный цифровой контроллер, более точный и быстрый контроль тока сварки.
5. Уменьшить стоимость производства, сэкономить энергию, уменьшить потребность в кабелях и стоимость обслуживания, улучшить фактор индукции.
6. Хранить энергию в специальном инверторе, больше адаптации к колебаниям электросети.
7. Меньшие размеры и меньший вес сварного трансформатора, одна треть от машины переменного тока.
8. Уметь сварить алюминий и оцинкованный материал
9. Специально предназначен для сварки трехслойных металлических листов или очень тонких изделий

Контроллер

Функции и особенности системы управления:

Система управления состоит из контроллера, трансформатора средней частоты и сварочных деталей.и часть центра управления, и т.д.

1) 101 комплект программируемых моделей сварки, 96 комплект моделей сварки с швами.

2) Функция точечного тока сварки постепенно увеличивается, эффективно решает нестабильность эффекта сварки, вызванную шунтом тока при выполнении сварки в нескольких точках;

3) Уметь настраивать ток предварительного нагрева, ток сварки и ток закаливания, эффективно предотвращать брызги во время сварки и гашение рабочей части после сварки.3 электрические импульсы могут быть установлены отдельно и комбинировать отдельно или свободно;

4) Способность медленно увеличивать и уменьшать ток, эффективно избегать брызги и дефектного образования самородок во время сварки.

5) Уметь сварить специальный материал, специальный для сварки Алюминий, оцинкованный металл и так далее с идеальным эффектом сварки.

6) Функция подсчета. Эффективно подсчитывать количество времени сварки, количество использования электрода и шлифования для лучшего расчета выхода и управления машиной.

7) Функция одноточечной сварки, непрерывной точечной сварки;

8) проверка неисправности и функция самозащиты. во время рабочего процесса контроллер автоматически закрывает выходный ток и дружественно напоминает причину неисправности;

9) экономия энергии, выход трехфазного источника питания, высокая рабочая частота, низкое потребление трансформатора, значительный эффект экономии энергии;

10) Удобная установка и эксплуатация. В оборудовании для сварки инвертора MF объем трансформатора резко уменьшился по сравнению с обычным трансформатором переменного тока.Вся машина легкая.- удобная установка и эксплуатация;

11) Коммуникация и функция управления кодом BCD. Уметь подключаться к промышленному персональному компьютеру, PLC и другому верхнему устройству управления, чтобы достичь дистанционного управления, управления автоматизацией,с более высокой эффективностью;

12) Примите DSP и PLD в качестве основного блока управления. Электрическая схема простая, высокоинтегрированная, интеллектуальная. Уменьшить частоту сбоев. Легкое обслуживание.

Спецификация

Применение

Датчик, светодиод и его проволока, медная фольга и пропавший проволока, реле, часы, емкостный слинец и свинец, медный проволока, спица сопротивления, индуктивность, батарея и стабилизатор, розетка,контактные серебряные и медные листы, сварные молнии с вольфрамом и молибденом и т.д.

Модель No.	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
Входное питание	3 ~ 380 В	3 ~ 380 В	3 ~ 380 В	3 ~ 380 В
Номинальная мощность	90 кВА	150 кВА	200 кВА	300 кВА
Максимальный ток выстрела	18KA	30KA	45KA	55KA
Рабочий цикл	20%	20%	20%	20%
Метод контроля	Первичные/субстрагированные постоянный ток	Первичные/субстрагированные постоянный ток	Первичные/субстрагированные постоянный ток	Первичные/субстрагированные постоянный ток
Частота инвертора	1 кГц	1 кГц	1 кГц	1 кГц
Длина руки	220*400 мм	220*400 мм	220*450 мм	220*450 мм
Максимальное давление	6KN	10KN	15KN	20KN
Электродный ход	60 мм	80 мм	80 мм	80 мм
Охлаждающая вода	≥ 8 л/мин	12 л/мин	12 л/мин	14 л/мин
Толщина сварки	30,0+3,0 мм	3.5+3.5 мм	4.0+4.0 мм	4.5+4.5 мм
