Сварная машина для автоматизированной линии производства сетки
Описание продукта

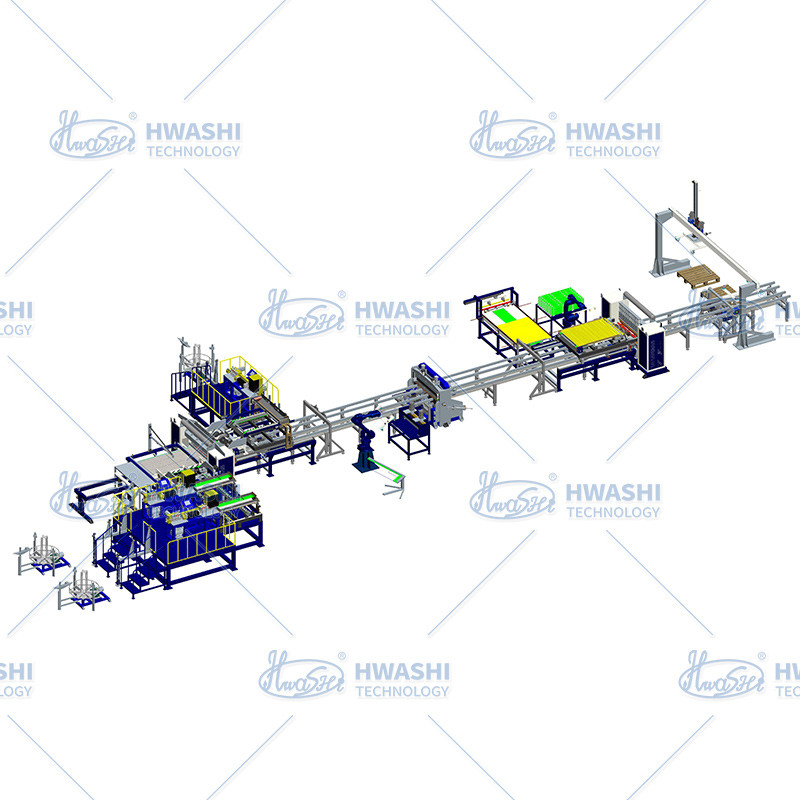

Производственная линия сварки, разработанная для этого проекта, специально предназначена для быстрого производства стойки для паллет.Он позволяет полностью автоматизировать производство проволочной сетки и уплотнителя. Достижение автоматической резки проволоки, питания, сварки, изгиба, вращения, резки краев, уплотнителя автоматического питания, сварки и складирования готового продукта.Весь проект линии требует только двух операторовКроме того, это помогает решить проблемы нестабильности качества и низкой эффективности, связанных с ручной работой.Значительно улучшены эффективность производства и уровень автоматизации.
Рабочий процесс
1)Высокоскоростной проволока выпрямления и режущей машины будет разрезать проволоки из катушки проволоки,и затем загрузить провода в систему питания провода для автоматического заполнения провода поперечных проводов и проводов линии.
2) Система заполнения поперечной проволоки и линии проволоки будет автоматически подавать проволоку в положение сварки.
3) сварочная машина будет сварить автоматически.
4)После сварки робот подбирает сетку и загружает ее на станцию обрезки проволоки для резки краев.
5)После обрезки робот помещает проволочную сетку обратно на конвейерную линию и переносит ее на станцию изгиба.
6)Машина для изгиба изгибает одну сторону сетки.
7)Ротационная система будет вращать сетку, а изгибающая машина будет изгибать другую сторону сетки.
8)Металлическая сетка переместится в положение сварки упростителей (подпорных стержней)
9)Механическая рука загружает свертыватели и автоматически закрепляет их на месте сварки.
10) Сварная машина будет делать сварку жесткости по чертежам.
11)После сварки механическая рука разгрузки автоматически переворачивает и складывает готовый продукт.
Технические данные
| Положения |
Данные |
| Электроэнергия |
Трифазные четыре провода 380V±10% |
| Кабель питания |
120 мм2,400 А |
| Метод контроля |
ПЛК |
| Фактическая ширина сварки |
1200 мм |
| Фактическая длина сварки |
1200 мм |
| Автоматическая скорость движения |
200-500 мм/с регулируемый |
| Автоматический диапазон заполнения проволоки |
Провод: 400-1200 мм, диаметр провода: 2-6 мм
Поперечный провод: 400-1200 мм, диаметр провода: 2-6 мм
|
| Номер автоматической системы наполнения проволокой |
2 комплекта |
| Размер машины |
35000ммx8000мм |
| Давление воздуха |
00,6 МПа |
| Охлаждающая вода |
15-25°С |
Подробная информация о машине:
|
Машины для высокоскоростной резки проволоки
|

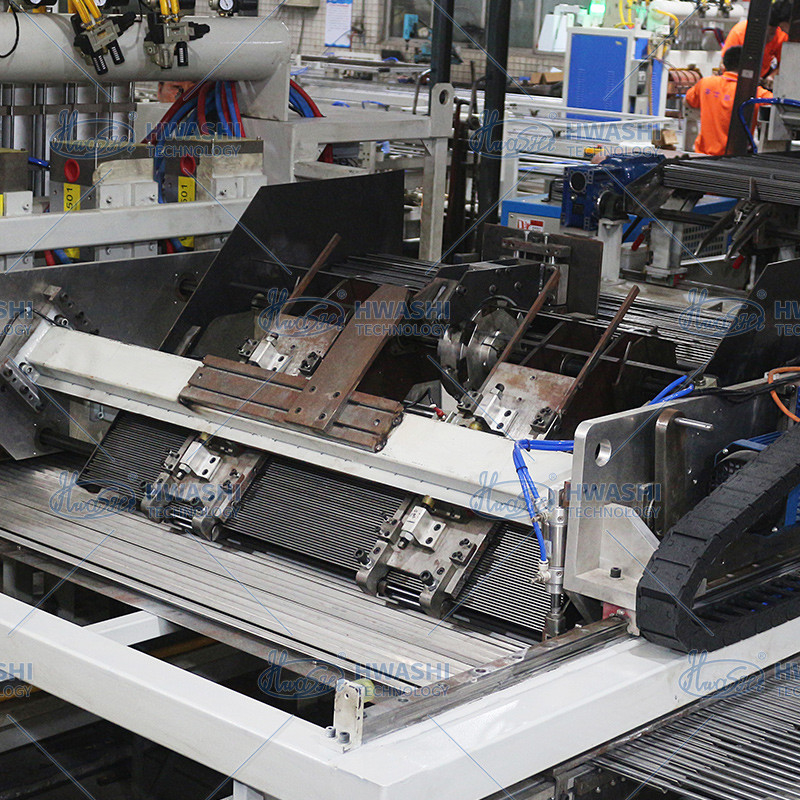

Автоматическая система питания провода
|
|
Система автоматического заполнения проволокой
|
Автоматическая система заполнения с поперечным проводом
|
|
Автоматическая машина для сварки проволочных сеток
|
Автоматическая проволочная сетка
|
| Робот и машина для обрезки проволоки |
Машины для изгиба проволочных сеток
|
|
Система загрузки упростителей
|
Система сварки с усилителем
|
|
Автоматическая разгрузка и складирование
|

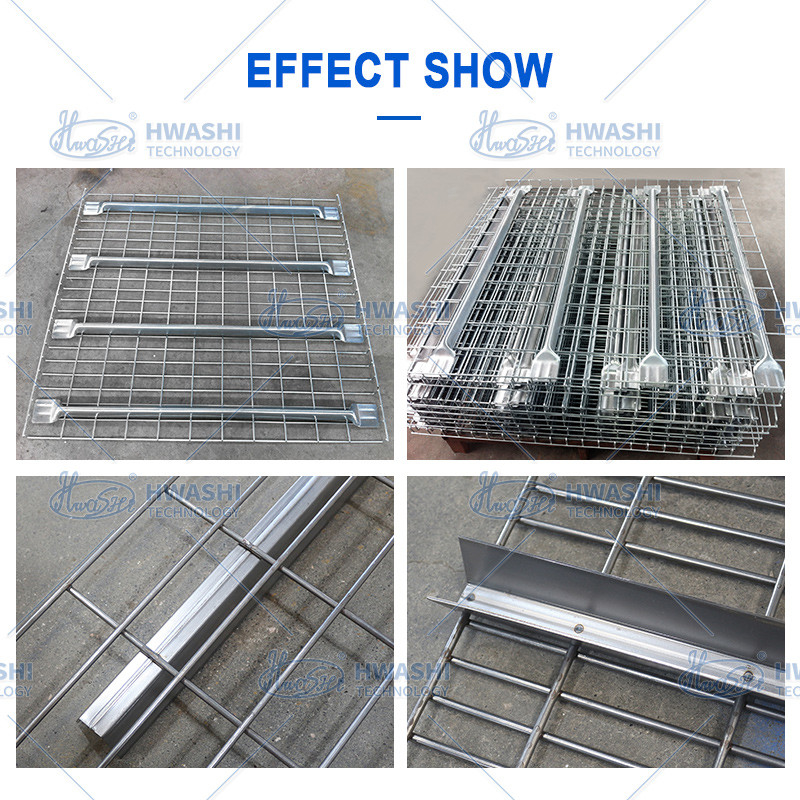

Готовый продукт
|
