Новое состояние сетчатая решетка полки полки Автоматическая линия производства Hwashi Автоматическая проволочная машина
Описание продукта

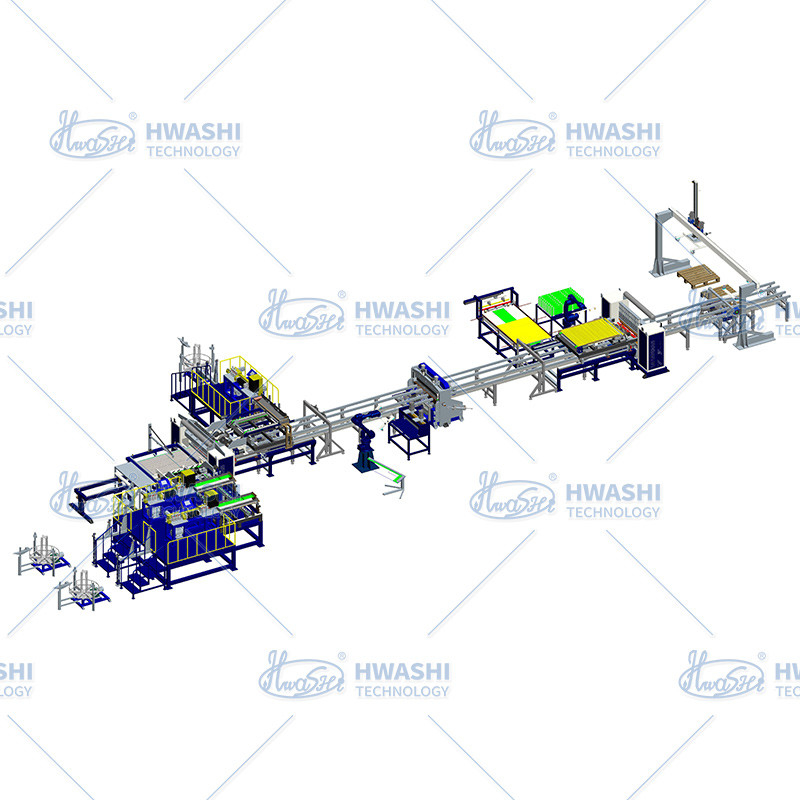

Производственная линия сварки, разработанная для этого проекта, специально предназначена для быстрого производства стойки для паллет.Он позволяет полностью автоматизировать производство проволочной сетки и уплотнителя. Достижение автоматической резки проволоки, питания, сварки, изгиба, вращения, резки краев, уплотнителя автоматического питания, сварки и складирования готового продукта.Весь проект линии требует только двух операторовКроме того, это помогает решить проблемы нестабильности качества и низкой эффективности, связанных с ручной работой.Значительно улучшены эффективность производства и уровень автоматизации.
Рабочий процесс
1)Высокоскоростной проволока выпрямления и режущей машины будет разрезать проволоки из катушки проволоки,и затем загрузить провода в систему питания провода для автоматического заполнения провода поперечных проводов и проводов линии.
2) Система заполнения поперечной проволоки и линии проволоки будет автоматически подавать проволоку в положение сварки.
3) сварочная машина будет сварить автоматически.
4)После сварки робот подбирает сетку и загружает ее на станцию обрезки проволоки для резки краев.
5)После обрезки робот помещает проволочную сетку обратно на конвейерную линию и переносит ее на станцию изгиба.
6)Машина для изгиба изгибает одну сторону сетки.
7)Ротационная система будет вращать сетку, а изгибающая машина будет изгибать другую сторону сетки.
8)Металлическая сетка переместится в положение сварки упростителей (подпорных стержней)
9)Механическая рука загружает свертыватели и автоматически закрепляет их на месте сварки.
10) Сварная машина будет делать сварку жесткости по чертежам.
11)После сварки механическая рука разгрузки автоматически переворачивает и складывает готовый продукт.
Технические данные
| Позиции |
Данные |
| Электроэнергия |
Трифазные четыре провода 380V±10% |
| Кабель питания |
120 мм2,400 А |
| Метод контроля |
ПЛК |
| Фактическая ширина сварки |
1200 мм |
| Фактическая длина сварки |
1200 мм |
| Автоматическая скорость движения |
200-500 мм/с регулируемый
|
| Автоматический диапазон заполнения проволоки |
Провод: 400-1200 мм, диаметр провода: 2-6 мм
Поперечный провод: 400-1200 мм, диаметр провода: 2-6 мм
|
| Номер автоматической системы наполнения проволокой |
2 комплекта |
| Размер машины |
35000ммx8000мм
|
| Давление воздуха |
00,6 МПа |
| Охлаждающая вода |
15-25°С |
Подробная информация о машине:
|
Машины для высокоскоростной резки проволоки
|
Автоматическая система питания провода
|
|
Система автоматического заполнения проволокой
|
Автоматическая система заполнения с поперечным проводом
|
|

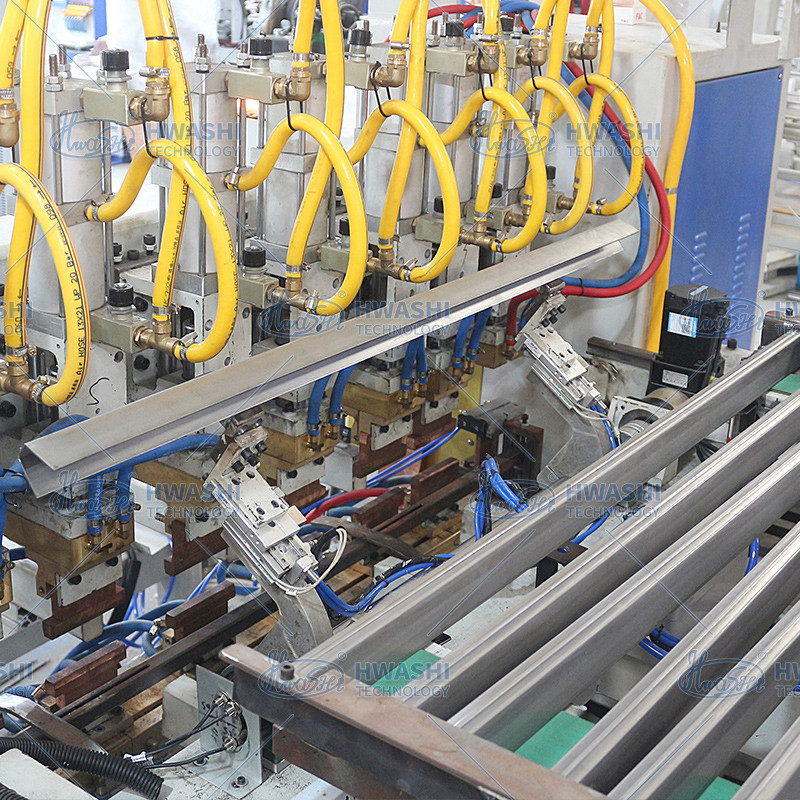

Автоматическая машина для сварки проволочных сеток
|
Автоматическая проволочная сетка
|
| Робот и машина для обрезки проволоки |
Машины для изгиба проволочных сеток
|
|
Система загрузки упростителей
|
Система сварки с усилителем
|
|
Автоматическая разгрузка и складирование
|
Готовый продукт
|
