Стальной сварочный аппарат автоматной сварки шкафа кухни для сваривая ячеистой сети трубы и

Основная информация
Место происхождения: Китай
Фирменное наименование: HWASHI
Сертификация: CE/CCC/ISO
Номер модели: WL-CNC-MF120K
Количество мин заказа: 1 комплект
Цена: negotiation
Упаковывая детали: пакет моря достойный деревянный
Время доставки: через 45 рабочих дней после получили вашу компенсацию
Условия оплаты: L / C, T / T
Поставка способности: 50 комплектов в месяц
Подробная информация
Название продукта: Стальной сварочный аппарат автоматной сварки шкафа кухни для сваривая ячеистой сети трубы и Применение: Ячеистая сеть трубы и заварки шва и заварки пятна
Размер: 4200x2200x2900mm Вес: 5500kg
Условие: Новые Гарантия: 12 месяцев
стандарт: CE/CCC/ISO срок службы: 8-10 лет
Высокий свет:

Автоматический сварочный аппарат пятна

,

автоматический сварочный аппарат шва


Характер продукции

Сварочный аппарат шва CNC для сваривать квадратные рамку трубы и сетку части двери, бортовой части и рюкзака



Стальной сварочный аппарат автоматной сварки шкафа кухни для сваривая ячеистой сети трубы и 0

Стальной сварочный аппарат автоматной сварки шкафа кухни для сваривая ячеистой сети трубы и 1

Эта машина заварки шва CNC специальная использует принцип заварки шва для того чтобы заменить электрод заварки пятна с колесом заварки круга. Когда колесо заварки свернет непрерывно или периодически под непрерывным или прерывистым импульсом тока, шов заварки который составлен серии пятен заварки будет сформирован. Однако, будет уменьшено расстояние между пятнами заварки которые сделают наггет перекрыть друг с другом. Когда степень перекрытия превысит 1/3 из диаметра наггета, тогда некоторая степень заварки закрепленности воздуха произойдет. Ради обеспечивать стабилность качества заварки, будет принят источник питания инвертора частоты средства. Примите профессиональную станцию автоматического регулирования от Японии Мицубиси, покуда inputting данные полюбите координированные данные положения продуктов заварки, течения заварки, etc., тогда после включать машина, след заварки автоматически закончит сварить продукт в пределах процедуры по preset. Работникам только нужно положить часть работы на некоторое место и после этого принять его прочь заканчивая сваривать.



Примите источник питания инвертора частоты средства заварки и большую плоскую платформу обнаруживать местонахождение картину. Используйте мотор сервопривода к ведущему мосту x (обнаруживая местонахождение прессформу) и цапфе y (электроду заварки) для того чтобы работать под процедурой по preset данных по PLC. Он смог хранить 15 комплектов моделей заварки по большей мере (могл хранить 15 комплектов течения положения изделия при сварке и заварки продукта). Согласно, котор хранят положению пятна заварки, продукт заварки будет расположен внутри прессформы и движения горизонтально вдоль направления x и moving области должны быть не больше чем 1300mm. Электрод заварки будет конструирован для того чтобы двинуть вертикально вдоль направления y и moving область должна быть не больше чем 762mm. Электрод заварки двигает сверху донизу не познее 250mm вдоль направления цапфы z и мог дирижировать 360° вращения под контролем мотора сервопривода поэтому соответствующе для сваривать различные углы продуктов.

Соответствующий для сваривать кладет на полку в пределах длины 1630mm, width762mm



Модель WL-CNC-MF 120K
Сила входного сигнала Трехфазное 380V±10% 50Hz
Расклассифицированная емкость 120KVA
Расклассифицированный круг обязаностей 25%
Максимальное вторичное напряжение при холостом ходе 12.5VAC
Максимальное вторичное течение цепи 38000A
Ранг изоляции трансформатора заварки Ранг f
Ряд регулировки времени этапа программы 0~9999ms
Ряд регулировки жары 15%~99%
Программа управления Надуйте, увеличьте степенью, подогрейте, интервал, заварка, интервал, закаляя, вытерпите, остановите, сваривающ отсчет ИМПа ульс.
Приведите компенсацию в действие зыбкости напряжения на сетке Когда напряжение тока изменяет between±10%, вторичное напряжение тока изменяет between≤ ±3%
Диаметр колеса заварки 100-120mm
Ширина колеса заварки 3-5mm
Скорость колеса заварки 1800-4000mm/min регулируемое
X ряд цапфы Moving ≥1300mm
Ряд цапфы y Moving ≥760mm
Ряд цапфы z Moving ≥250mm
Ряд цапфы Moving 360°
Расклассифицированное воздушное давление 0.8MPa
Потребление воздуха 1m3/h
Давление воды 0.2Mpa
Температура воды 10-20℃
Потребление охлажденной воды 1000L/H




Сварочный аппарат пятна CNC для сваривая ячеистой сети подноса части шкафа и цветка кухни

Стальной сварочный аппарат автоматной сварки шкафа кухни для сваривая ячеистой сети трубы и 2

Стальной сварочный аппарат автоматной сварки шкафа кухни для сваривая ячеистой сети трубы и 3

Согласно спецификации обеспеченной нашим клиентом, мы принимаем конструкцию одиночн-электрода x, тип сварочный аппарат Y-osи автоматический передвижной которому можно соответствовать с различными приспособлениями заварки. Оператору только нужно input параметры как координированные данные и течение заварки, тогда машина дирижирует автоматную сварку после старта. Работникам только нужно положить и принять часть работы вручную. Эта машина простой структуры которая сделает агрегат очень легкой. Ей также можно соответствовать с различным оборудованием заварки. Мотор сервопривода будет управлять x и Y-osью к бегу в пределах программировать PLC preset. Он может максимальные пятна магазина 5000 сваривая. Эта машина соответствующа для заварки серии ячеистой сети. DC MF пульсировал электропитание низкой цены и низкого потребления которая могут помочь уменьшить удар к решетке силы и обеспечить стабилность пятна заварки.

Согласно вашему требованию, двигать максимума звенел оси x автомата питания 550 mm, и двигать максимума звенел Y-osи 400mm.



НЕТ. Деталь Параметры
1 Ввод напряжения 380V трехфазное
2 Емкость силы 90KVA
3 Течение входного сигнала 200A
4 Напряжение тока выхода DC11.5V
5 Максимальное течение заварки 15000A
6 Максимальная модель заварки 101 тип
7 Положение изделия при сварке 5000 пунктов
8 X ширина оси эффективная 550mm
9 Ширина Y-osи эффективная 400mm
10 Moving скорость фидера приспособления 500mm/sec
11 Цилиндр заварки 160x100mm

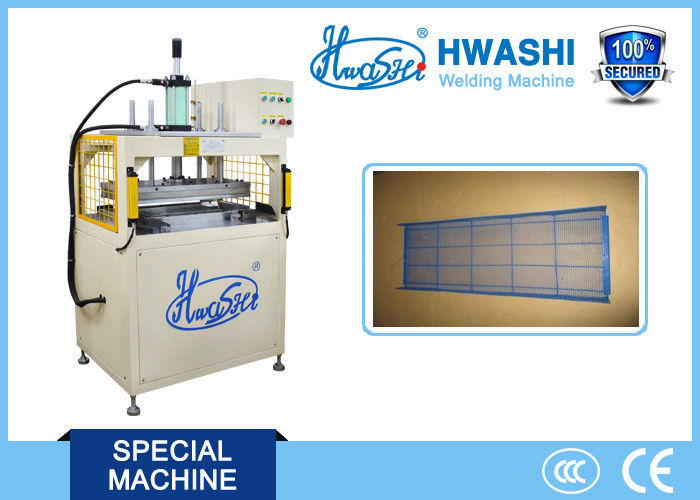

Автоматическая гибочная машина для ячеистой сети



Стальной сварочный аппарат автоматной сварки шкафа кухни для сваривая ячеистой сети трубы и 4



Эта специальная машина принимает тип структуру gantry железного каркаса и своя верхняя и более низкая прессформа вырезывания сделана унифицированного соотечественника умирает сталь. Используйте гидровлическую систему как сила и регулируемый прибор для цилиндра масла. Машина может эффектно контролировать ход давления и регулировать угол сгиба.



Характеристики:

Легкая и удобная деятельность, переключатель педали пользы для выполнения гнуть работы;

Примите гидровлическую систему как сила, большое гнуть давление и стабилизированное представление;

Примите унифицированный соотечественник умрите сталь которая износ-сопротивляет и с длинним сроком службы;

Примите стальную структуру на всей машине, никакой вибрации, достаточной прочности и стабилности;

Легкая и удобная регулировка заднего прибора датчика

Быстрая регулировка зазора режущей кромки

Подсчитывать прибор

Функция освещения





НЕТ. Технические данные Параметр
1 Максимальное давление 10T
2 Быстрая передняя скорость 30mm/sec
3 Работая скорость 10mm/sec
4 Длина таблицы деятельности 900mm
5 Ширина таблицы деятельности 600mm
6 Расстояние между стержнями направляющего выступа 900mm
7 Глубина горла 200mm
8 Высота максимума открытая 200mm
9 Сила главного мотора 7.5kw
10 Общие размеры 1250x1500mm









          Стальной сварочный аппарат автоматной сварки шкафа кухни для сваривая ячеистой сети трубы и 5









                                            Стальной сварочный аппарат автоматной сварки шкафа кухни для сваривая ячеистой сети трубы и 6



Стальной сварочный аппарат автоматной сварки шкафа кухни для сваривая ячеистой сети трубы и 7
