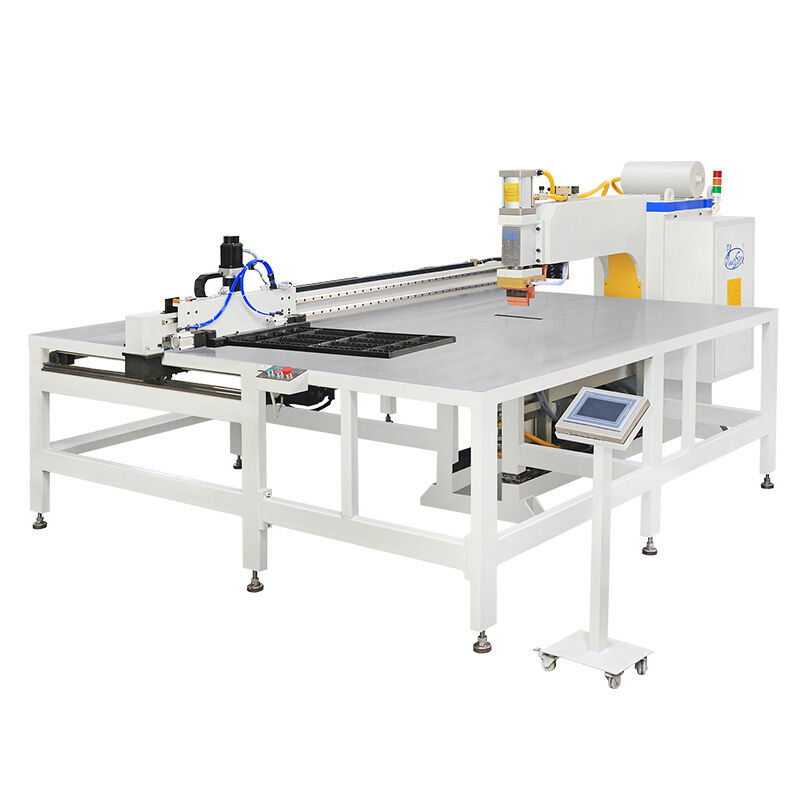

Автоматизированная высокоскоростная машина для сварки конденсатора с регулируемой эффективной шириной 600-1000 мм и трансформатор МФ постоянного тока для линии производства конденсатора проволочных труб

Автоматизированная высокоскоростная машина для сварки конденсатора с регулируемой эффективной шириной 600-1000 мм и трансформатор МФ постоянного тока для линии производства конденсатора проволочных труб

Name: Автоматизированная высокоскоростная машина для сварки конденсатора с регулируемой эффективной шириной 600-1000 мм и трансформатор МФ постоянного тока для линии производства конденсатора проволочных труб
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Высокоскоростной конденсаторный сварочный аппарат

конденсаторный сварочный аппарат с регулируемой шириной

сварочный аппарат с трансформатором постоянного тока MF

Место происхождения:

Китай

Фирменное наименование:

HWASHI

Сертификация:

Номер модели:

WL-SQ-MF160Kx2

Свяжитесь мы

Спросите цитату

Детали продукта

Название продукта:

Рефрижераторная проволока конденсаторная труба Производственная линия Машина сварка Машина для изгиб

Размер(л*ш*ч):

5000x2400x2200mm

Масса:

2500 кг

Эффективная ширина сварки:

600-1000mm (подгонянный)

Гарантия:

1 год

Трансформатор:

Трансформатор DC MF

Условия оплаты & доставки

Количество мин заказа

1 комплект

Цена

лично переговорить

Упаковывая детали

Пакет моря достойный деревянный фильма PVC для FCL

Время доставки

30 - 60 рабочих дней позже получили вашу оплату

Условия оплаты

Л/К, Т/Т

Поставка способности

50 комплектов в месяц

Родственные продукты

Видео

Автоматизированная высокоскоростная машина для сварки конденсатора с регулируемой эффективной шириной 600-1000 мм и трансформатор МФ постоянного тока для линии производства конденсатора проволочных труб

Получите самую лучшую цену

Видео

Автоматизированная высокоскоростная машина для сварки конденсатора с регулируемой эффективной шириной 600-1000 мм и трансформатор МФ постоянного тока для линии производства конденсатора проволочных труб

Получите самую лучшую цену

Видео

Автоматизированная высокоскоростная конденсаторная сварочная машина с регулируемой эффективной шириной и питанием MFDC для производства конденсаторов из проволочных труб

Получите самую лучшую цену

Видео

Полностью автоматическая линия по производству гладильных досок от сырой трубы до готового продукта, нулевая ручная обработка

Получите самую лучшую цену

Свяжитесь мы

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Контакт теперь

Характер продукции

Автоматизированный высокоскоростной аппарат для конденсаторной сварки с регулируемой рабочей шириной

Обзор продукта

Автоматизированный высокоскоростной сварочный аппарат для конденсаторной сварки представляет собой многоголовочную систему точечной сварки портального типа, предназначенную для крупносерийного производства конденсаторов методом проволоки на трубке (WOT). Эта машина, разработанная специально для линий по производству холодильников, морозильников и коммерческого холодильного оборудования, обеспечивает точные и стабильные сварные швы проволоки и труб в промышленном масштабе.

Оснащенный несколькими синхронизированными сварочными головками и системой двухслойной подачи с сервоприводом, машина автоматически выполняет весь сварочный цикл после загрузки материала. Регулируемая эффективная ширина сварки подходит для широкого диапазона размеров панелей конденсатора, устраняя необходимость смены специального инструмента в зависимости от спецификации продукта.

Ключевые преимущества

Полностью автоматизированный сварочный цикл
Как только оператор загружает материалы и нажимает кнопку «Пуск», машина самостоятельно выполняет всю последовательность сварки. Двухслойная система подачи позволяет одновременно выполнять операции загрузки и сварки для непрерывного серийного производства.
Регулируемая эффективная ширина сварки
Свободно регулируемая ширина соответствует различным характеристикам конденсатора без механической модификации, позволяя обрабатывать панели от узких до широких с помощью одной машины.

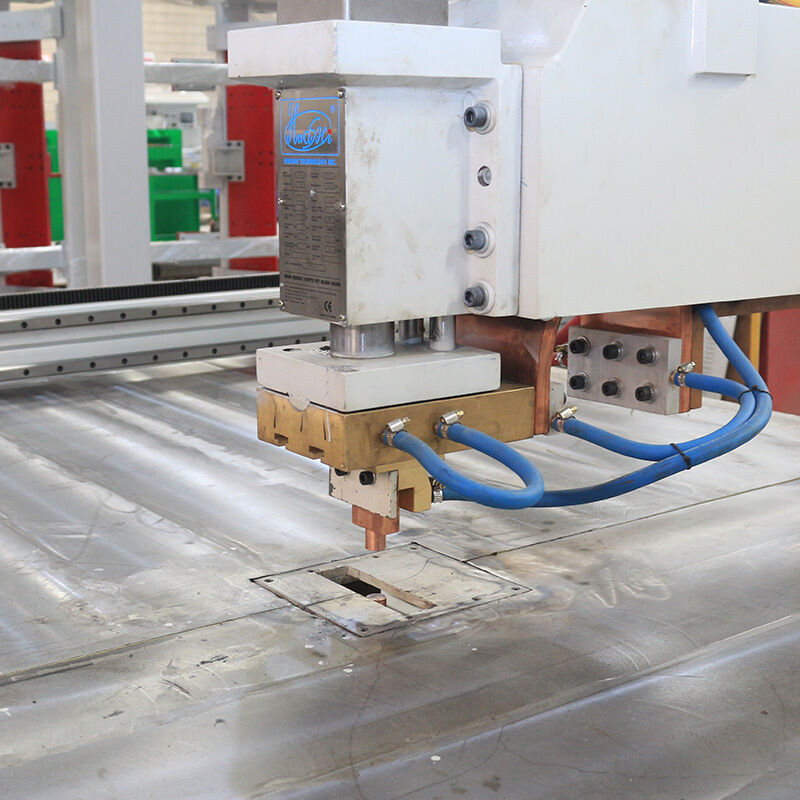

Многоголовочная портальная сварочная система
Несколько сварочных головок работают одновременно, что значительно сокращает время цикла по сравнению с альтернативами с одной головкой и индивидуально контролируемыми параметрами.
Интеллектуальное управление параметрами сварки
101 сохраненная модель сварки с возможностью быстрой замены, 3 выбираемые кривые давления, управление ПЛК с цветным сенсорным экраном и пользовательским интерфейсом, а также хранилище параметров, защищенное паролем.
Превосходное качество сварки благодаря MFDC Power
Среднечастотный инверторный источник питания постоянного тока обеспечивает точную регулировку тока, более высокий коэффициент мощности (0,85–0,90), трехфазную сбалансированную нагрузку и максимальный вторичный ток короткого замыкания до 40 КА.
Стабильность напряжения в заводских условиях
Встроенная плавающая компенсация сетевого напряжения обеспечивает стабильное выходное напряжение (±3%) даже при колебаниях входной мощности ±10%.

Технические характеристики

Параметр	Спецификация
Модель	WL-SQ-150K*2 (настраиваемый)
Входная мощность	Трехфазное 380 В±10% 50/60 Гц
Номинальная мощность	150 кВА * 2 (настраиваемые: 100 кВА, 160 кВА)
Номинальный рабочий цикл	50%
Максимальный вторичный ток короткого замыкания	40 КА
Эффективная длина сварки	1500 мм (настраивается до 2000 мм)
Эффективная ширина сварки	600 мм (настраиваемый: 600–1200 мм, доступна двухзонная версия)
Автоматическая скорость движения	200-500 мм/с (регулируемая)
Режим управления	ПЛК + сенсорный экран ЧМИ
Система охлаждения	С водяным охлаждением (трансформатор, тиристор, электроды)

Приложения

Промышленность	Типичные продукты
Бытовые холодильники	Конденсаторы типа «проволока-трубка», скин-конденсаторы
Коммерческое охлаждение	Конденсаторы-охладители для витрин, конденсаторы для охладителей бутылок
Морозильники	Конденсаторы морозильных ларей, конденсаторы вертикальных морозильников
Кондиционер	Конденсаторные панели, змеевики испарителя
Теплообменники	Трубчатые теплообменники для различных систем отопления, вентиляции и кондиционирования воздуха
Производство OEM-приборов	Пакетная сварка проволоки с трубкой Банди/медной трубкой

Свариваемые материалы

Стальная проволока к трубке Банди (邦迪管)
Стальная проволока к стальной трубе
Медный провод к медной трубке
Алюминиевая проволока к алюминиевой трубке (при правильном выборе электрода)

Производственный процесс

Загрузите провода на приспособление первого слоя с помощью устройства для заполнения магнитной проволоки.
Наденьте змеевидную трубку на провода
Загрузите провода верхнего слоя поверх трубки
Пресс-старт — аппарат выполняет автоматический сварочный цикл с пошаговым перемещением оснастки и одновременной сваркой несколькими головками.
Автоматическая замена приспособлений — пока одно приспособление сваривается, другое загружается.
Разгрузите готовый конденсатор и перезапустите цикл.

Компоненты производственной линии

Полная производственная линия включает в себя: высокоскоростной станок для выпрямления и резки проволоки, станок для выпрямления и резки труб, станок для гибки труб, автоматический аппарат для конденсаторной сварки, а также дополнительное оборудование, такое как машина для расширения/усадки концов труб и машина для складывания конденсатора.

Мы проектируем комплексные производственные линии на основе чертежей вашей продукции и требований к эффективности. Просто предоставьте свои технические характеристики, и наши инженеры разработают оптимальное решение для ваших нужд.

Процесс производства конденсатора из проволочных трубок

Система двойного крепления позволяет выполнять одновременные сварочные и погрузочные операции. Пока одно приспособление подвергается сварке, операторы загружают материалы во второе приспособление с автоматической заменой приспособлений для максимизации эффективности.
