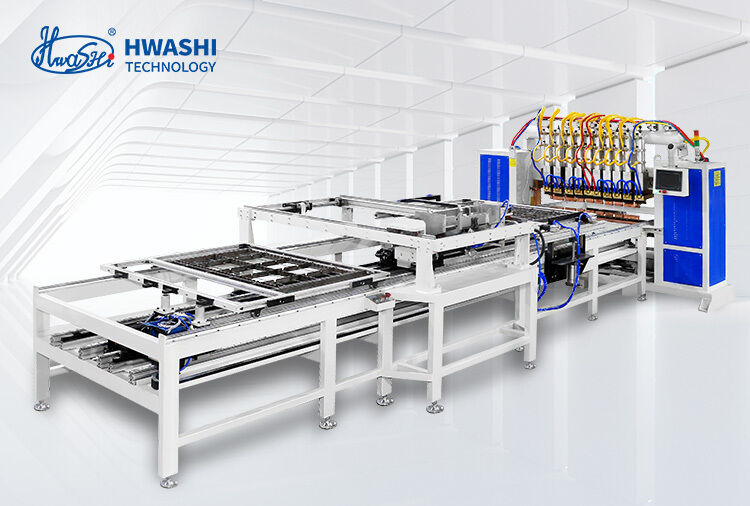

Автоматизированная высокоскоростная конденсаторная сварочная машина с регулируемой эффективной шириной и питанием MFDC для производства конденсаторов из проволочных труб

Автоматизированная высокоскоростная конденсаторная сварочная машина с регулируемой эффективной шириной и питанием MFDC для производства конденсаторов из проволочных труб

Name: Автоматизированная высокоскоростная конденсаторная сварочная машина с регулируемой эффективной шириной и питанием MFDC для производства конденсаторов из проволочных труб
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

автоматическая машина для сварки конденсатора с питанием MFDC

сварщик конденсатора высокоскоростных проволочных труб

с регулируемой шириной конденсаторная сварочная машина

Место происхождения:

Китай

Фирменное наименование:

HWASHI

Сертификация:

Номер модели:

WL-SQ-MF160Kx2

Свяжитесь мы

Спросите цитату

Детали продукта

Название продукта:

Рефрижераторная проволока конденсаторная труба Производственная линия Машина сварка Машина для изгиб

Размер(л*ш*ч):

5000x2400x2200mm

Масса:

2500 кг

Эффективная ширина сварки:

600-1000mm (подгонянный)

Гарантия:

1 год

Трансформатор:

Трансформатор DC MF

Условия оплаты & доставки

Количество мин заказа

1 комплект

Цена

лично переговорить

Упаковывая детали

Пакет моря достойный деревянный фильма PVC для FCL

Время доставки

30 - 60 рабочих дней позже получили вашу оплату

Условия оплаты

Л/К, Т/Т

Поставка способности

50 комплектов в месяц

Родственные продукты

Видео

Автоматизированная высокоскоростная машина для сварки конденсатора с регулируемой эффективной шириной 600-1000 мм и трансформатор МФ постоянного тока для линии производства конденсатора проволочных труб

Получите самую лучшую цену

Видео

Автоматизированная высокоскоростная машина для сварки конденсатора с регулируемой эффективной шириной 600-1000 мм и трансформатор МФ постоянного тока для линии производства конденсатора проволочных труб

Получите самую лучшую цену

Видео

Автоматизированная высокоскоростная конденсаторная сварочная машина с регулируемой эффективной шириной и питанием MFDC для производства конденсаторов из проволочных труб

Получите самую лучшую цену

Видео

Полностью автоматическая линия по производству гладильных досок от сырой трубы до готового продукта, нулевая ручная обработка

Получите самую лучшую цену

Свяжитесь мы

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Контакт теперь

Характер продукции

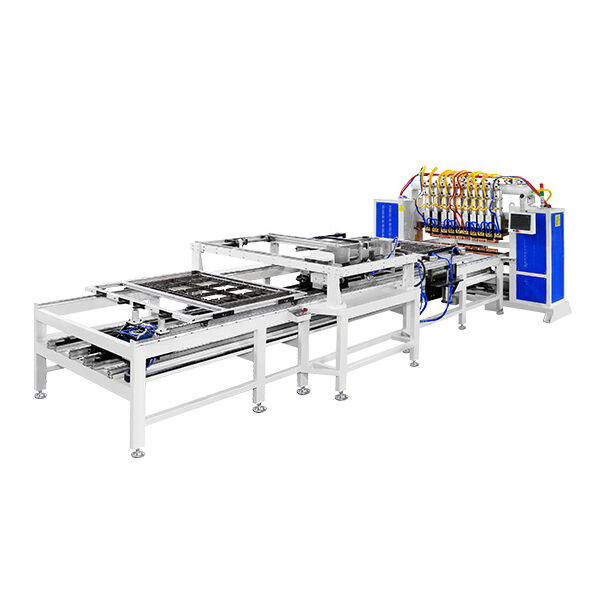

Автоматизированная высокоскоростная конденсаторная сварочная машина

Автоматизированная высокоскоростная конденсаторная сварочная машина с регулируемой эффективной шириной для линии производства конденсатора проволочной трубы

Обзор продукции

Автоматизированная высокоскоростная конденсаторная сварочная машина - это многоголовая система сварки на местах, предназначенная для производства конденсаторов с высоким объемом провода на трубе (WOT).Специально предназначенные для холодильников, холодильников и коммерческих холодильных производственных линий, машина обеспечивает точные, последовательные сварки из провода в трубку в промышленном масштабе.

оснащенные несколькими синхронизированными сварочными головками и сервоприводной двуслойной системой питания,машина выполняет весь цикл сварки автоматически после загрузки материала от позиционирования провода до многоточечного одновременного сварки и обмена фиксаторамиРегулируемая эффективная ширина сварки вмещает широкий диапазон размеров конденсаторных панелей, исключая необходимость специальных изменений инструмента между спецификациями продукта.

Ключевые преимущества

Полностью автоматизированный цикл сварки

Как только оператор загружает змеиную трубку и стальные провода на двойной питатель и нажимает кнопку запуска,машина выполняет всю последовательность сварки автономно, включая сдвиг фиксатора, многоголовая одновременная сварка и автоматический обмен светильниками. Двухслойная система питания позволяет загружать один светильник во время сварки другого,обеспечение бесперебойного производства партий и максимизация пропускной способности.

Регулируемая эффективная ширина сварки

Эффективная ширина сварки свободно регулируется для размещения различных спецификаций конденсатора без механических изменений.Производство узких конденсаторов для компактных холодильников или широких панелей для коммерческих дисплейных холодильников, одна машина обрабатывает весь ассортимент продукции, снижая капитальные инвестиции и потребности в площади.

Система сварки с многоголовой навеской

Несколько сварочных голов работают одновременно, резко сокращая время цикла по сравнению с альтернативами с одной головой.Каждая головка работает пневматически с индивидуально управляемыми параметрами сварки (текущий, время, давление), обеспечивая однородное качество сварки по всей конденсационной панели.

Интеллектуальное управление параметрами сварки

101 хранимые модели сварки с возможностью быстрой смены для быстрой смены продукта
3 выбираемые кривые давления для различных комбинаций материалов
Управление ПЛК с цветной сенсорной экраном HMI для интуитивной работы
Хранение защищенных паролем параметров предотвращает несанкционированные изменения

Высокое качество сварки с мощностью MFDC

Среднечастотный инвертор постоянного тока (MFDC) обеспечивает точную, быструю регулировку тока с минимальным тепловым воздействием на окружающий материал.90) по сравнению с обычными системами переменного тока, трехфазная сбалансированная нагрузка с минимальными помехами сети и максимальный вторичный короткий ток до 40 КА для надежного синтеза проволоки-трубки.

Стабильность напряжения в заводских условиях

Встроенная плавающая компенсация сетевого напряжения обеспечивает, чтобы при колебаниях входной мощности в пределах ± 10%Вторичное выходное напряжение остается в пределах ± 3% от установленного значения, что является критическим для поддержания постоянного качества сварки в установках с нестабильным источником питания.

Технические спецификации

Параметр	Спецификация
Модель	WL-SQ-150K*2 (настраивается)
Сила ввода	Трехфазный 380V±10% 50/60Hz
Номинальная мощность	150 КВА * 2 (настраиваемое: 100 КВА, 160 КВА)
Номинальный рабочий цикл	50%
Вторичное регулирование напряжения	2 шага
Максимальный вторичный ток короткой цепи	40 КА
Уровень изоляции трансформатора	Степень F
Компенсация сетевого напряжения	Вход ±10% → выход ≤±3%
Сварщики с кривыми под давлением	3 типа
Хранение моделей сварки	101 вид
Эффективная длина сварки	1500 мм (можно настроить до 2000 мм)
Эффективная ширина сварки	600 мм (настраиваемая: 600-1200 мм, доступна двойная зона)
Верхний электродный ход	80 мм
Низший электрод регулируемого хода	30 мм
Автоматическая скорость движения	200-500 мм/с (регулируемый)
Режим управления	PLC + HMI с сенсорным экраном
Система охлаждения	С водяным охлаждением (трансформатор, тиристор, электроды)
Размер машины	~6500 * 2500 мм (в зависимости от конфигурации)
Машины	~ 1500 кг

Заявления

Промышленность	Типичные продукты
Бытовые холодильники	Конденсаторы на проволоке на трубе, конденсаторы на коже
Промышленное холодильное оборудование	Конденсаторы холодильников, конденсаторы холодильников бутылок
Морозильники	Конденсаторы грудного замораживания, конденсаторы вертикального замораживания
Кондиционирование	Конденсаторные панели, катушки испарителей
Теплообменники	Термообменники на трубках для различных применений HVAC
Производство оборудования OEM	Сварка серийной проволоки на трубку Банди / медную трубу

Сварные материалы

Стальная проволока к трубе Банди (邦迪管)
Стальная проволока на стальную трубу
Медная проволока на медную трубу
Алюминиевый провод на алюминиевую трубу (с правильным выбором электрода)

Процесс производства

Загрузочные проводана устройство первого слоя с помощью магнитного устройства заполнения проволоки
Поместите в трубку серпентин.на провода
Загрузка верхнего слоя проводовчерез трубу
Нажмите началоМашина выполняет автоматический цикл сварки:
- Установка ступенек к первому положению сварки
- Многочисленные сварочные головки одновременно зажигаются
- Продвижение на следующую позицию
- Повторить до тех пор, пока все точки сварки завершены
Автообмен фиксатораВ то время как один из светильников сваривается, другой загружается.
Разгрузить готовый конденсатори перезапустить цикл

Компоненты производственных линий

Машины для высокоскоростного выпрямления и резки проволоки
Машины для выпрямления и резки труб
Машины для изгиба труб
Автоматическая машина для сварки с конденсатором
Дополнительное оборудование: машина для расширения/сокращения конца трубы, машина для складывания конденсатора

Мы разрабатываем полные производственные линии на основе ваших чертежей и требований к эффективности. Просто предоставьте ваши спецификации, и наши инженеры разработают оптимальное решение для ваших потребностей.

Процесс производства конденсатора проволочной трубы

Система с двумя фиксаторами позволяет одновременно сварить и загружать.с автоматическим обменом светильников для максимизации эффективности.

Комплексные решения производственных линий

Мы разрабатываем полностью автоматические или полуавтоматические системы производственных линий для конденсаторов холодильников, адаптированные к вашим конкретным производственным требованиям.
