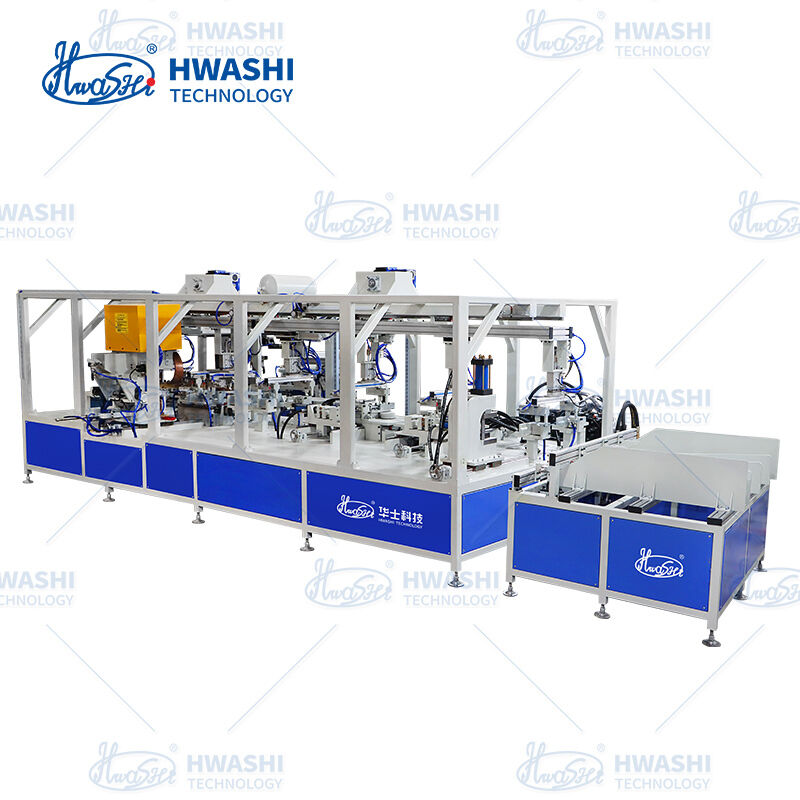

Полностью автоматическая линия по производству гладильных досок от сырой трубы до готового продукта, нулевая ручная обработка

Производственная линия полностью автоматизирована: автоматическая подача труб → штамповка → гибка → комбинированная сварка → выгрузка продукции. Операторы требуются только для периодического пополнения материала и проверки качества, что сокращает непосредственный труд с 4-6 рабочих в смену до 1-2 контролирующих сотрудников. Это приводит к значительной экономии затрат на рабочую силу и устраняет антропогенные различия в качестве.

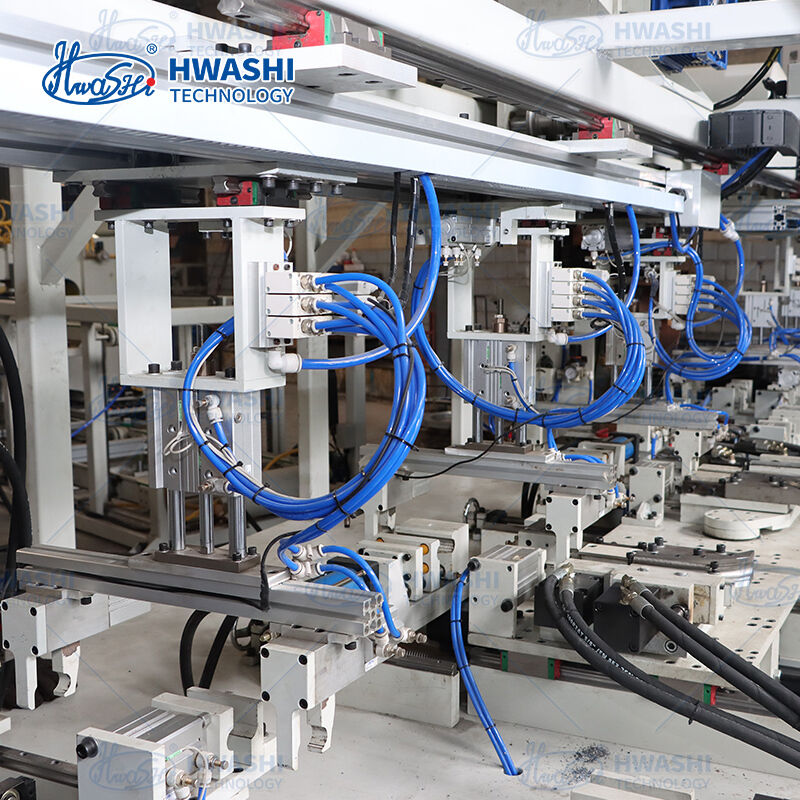

Запатентованный зажимной механизм Hwashi (патент № CN202511755556.6) обеспечивает точное расположение и надежную фиксацию заготовок перед подачей сварочного тока. Особенности системы:

• Подпружиненные позиционирующие губки, которые автоматически адаптируются к изменениям диаметра трубы.
• Подтверждение электрического контакта — сварочный ток подается только после того, как система зажима проверит правильность положения детали.
• Встроенная защитная блокировка, предотвращающая сварку смещенных или отсутствующих деталей.

Это устраняет распространенные дефекты, такие как пропущенные сварные швы, смещения соединений и неравномерное проплавление, которые мешают полуавтоматическим операциям.

Несколько сварочных головок работают одновременно, обеспечивая выполнение всех соединений за один цикл. Для типичной X-образной рамы гладильной доски это означает, что как верхние углы рамы, так и шарнирные соединения ножек свариваются одновременно, что сокращает время цикла на 60–70 % по сравнению с последовательной одноточечной сваркой. Каждая сварочная головка имеет независимо регулируемые параметры тока, времени и давления для достижения оптимальных результатов в каждом месте соединения.

Высокоточные гибочные станки с сервоприводом с ЧПУ обеспечивают постоянные углы и радиусы изгиба в течение тысяч производственных циклов. Параметры гибки сохраняются как часть рецепта продукта, что позволяет мгновенно переключаться между гладильными досками различных конструкций без необходимости повторной калибровки вручную.

Для клиентов, которым требуется высочайшее качество сварки, линия может быть оснащена источниками питания MFDC (среднечастотного постоянного тока) вместо традиционных систем переменного тока:

• Цветной сенсорный экран HMI с интуитивно понятной навигацией по меню
• Управление рецептами: сохранение и вызов программ сварки для нескольких моделей изделий.
• Мониторинг производства в режиме реального времени: подсчет циклов, показатели качества сварки, оповещения о неисправностях
• Доступ к параметрам, защищенный паролем, предотвращает несанкционированные изменения
• Автоматическое обнаружение неисправностей с отображением кода ошибки и сигнализацией.
• Сохранение данных при отключении питания (10-летняя резервная батарея)

Линия поддерживает быстрое переключение между гладильными досками различных спецификаций — различной шириной рамы, геометрией ножек и диаметром трубок — посредством сохраненных программ сварки и быстросменных модулей приспособлений. Типичное время переналадки составляет менее 30 минут, что позволяет экономично производить несколько SKU на одной линии.

Для клиентов, которым требуется высочайшее качество сварки, линия может быть оснащена источниками питания MFDC (среднечастотного постоянного тока) вместо традиционных систем переменного тока:

• Превосходная точность управления током и более быстрое время отклика
• Более высокий коэффициент мощности (0,85–0,90) для экономии энергии
• Сбалансированная трехфазная нагрузка с минимальным воздействием на сеть
• Уменьшение разбрызгивания и зоны термического воздействия для более чистых швов.
