Производственная линия с автоматическими решками для гладить доски с полностью беспилотным управлением, запатентованной системой зажимания и многоточечной сваркой

Производственная линия с автоматическими решками для гладить доски с полностью беспилотным управлением, запатентованной системой зажимания и многоточечной сваркой

Name: Производственная линия с автоматическими решками для гладить доски с полностью беспилотным управлением, запатентованной системой зажимания и многоточечной сваркой
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Производственная линия для автоматической стойки для глажки досок

машины для сварки досок для глажки без пилотажа

запатентованная система сварки зажима

Место происхождения:

Китай

Фирменное наименование:

HWASHI

Сертификация:

Номер модели:

WL-SQ-MF160Kx2

Свяжитесь мы

Спросите цитату

Детали продукта

Название продукта:

Рефрижераторная проволока конденсаторная труба Производственная линия Машина сварка Машина для изгиб

Размер(л*ш*ч):

5000x2400x2200mm

Масса:

2500 кг

Эффективная ширина сварки:

600-1000mm (подгонянный)

Гарантия:

1 год

Трансформатор:

Трансформатор DC MF

Условия оплаты & доставки

Количество мин заказа

1 комплект

Цена

лично переговорить

Упаковывая детали

Пакет моря достойный деревянный фильма PVC для FCL

Время доставки

30 - 60 рабочих дней позже получили вашу оплату

Условия оплаты

Л/К, Т/Т

Поставка способности

50 комплектов в месяц

Родственные продукты

Видео

Автоматизированная высокоскоростная машина для сварки конденсатора с регулируемой эффективной шириной 600-1000 мм и трансформатор МФ постоянного тока для линии производства конденсатора проволочных труб

Получите самую лучшую цену

Видео

Автоматизированная высокоскоростная машина для сварки конденсатора с регулируемой эффективной шириной 600-1000 мм и трансформатор МФ постоянного тока для линии производства конденсатора проволочных труб

Получите самую лучшую цену

Видео

Автоматизированная высокоскоростная конденсаторная сварочная машина с регулируемой эффективной шириной и питанием MFDC для производства конденсаторов из проволочных труб

Получите самую лучшую цену

Видео

Полностью автоматическая линия по производству гладильных досок от сырой трубы до готового продукта, нулевая ручная обработка

Получите самую лучшую цену

Свяжитесь мы

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Контакт теперь

Характер продукции

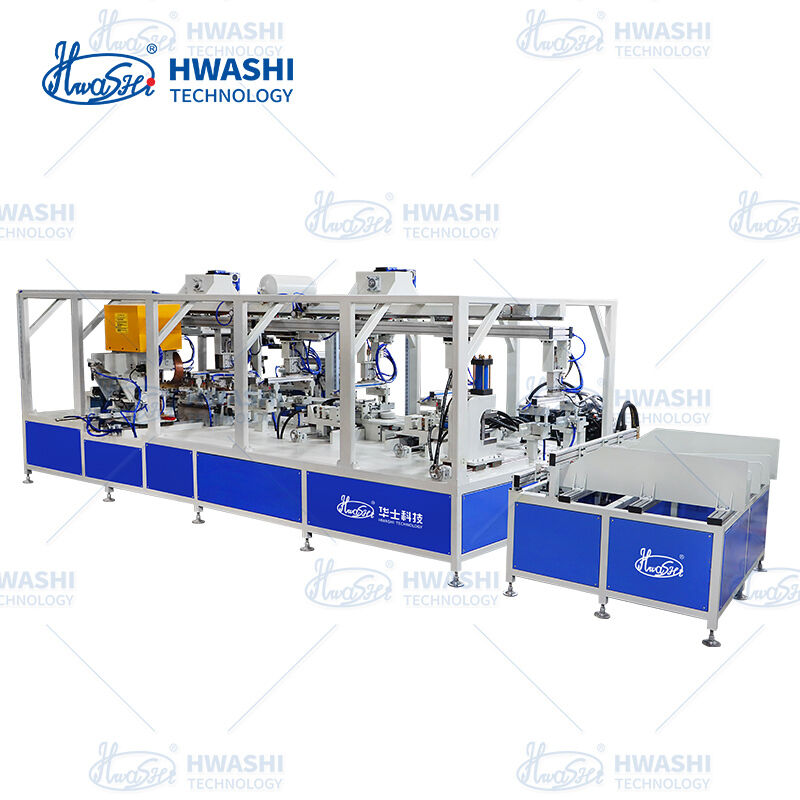

Производственная линия для автоматической решетки досок для глазки

Обзор

Производственная линия автоматической решетки для глажки от Hwashi Technology - это полностью автоматизированная производственная система, предназначенная для производства больших объемов рамок для глажки и конвейеров для ног типа X.Производственная линия обеспечивает беспилотную работу на протяжении всего процесса, начиная с подачи сырой трубы, пробивания,и изгиб через многоточечную комбинированную сварку до разгрузки готового продукта, исключая ручное вмешательство между этапами процесса и обеспечивая постоянное качество продукта в промышленном масштабе.

Разработанная на базе специализированного сопротивления Hwashi, линия включает в себя сервоприводные механизмы питания, высокоточные изгибающие устройства,и многоголовые сварочные станции с интеллектуальным управлением PLCПатентированная система зажима и позиционирования обеспечивает точное выравнивание труб перед применением тока сварки.предотвращение неправильного выравниванияЭта логика "сначала зажим, затем сварка" гарантирует, что каждый стыковой соединение соответствует требованиям конструкции и безопасности без регулировки оператора.

Модульная архитектура линии позволяет настраивать конфигурацию станции, количество сварочных голов,и приспособления для установки инструментов для размещения различных конструкций гладильных досок, начиная от компактных моделей столовых до полных размеров стоящих на полу устройств с X-основными ногамиС оптимизированным временем цикла для непрерывного производства смены, эта линия обеспечивает пропускную способность и стабильность качества, которые требуют крупные производители приборов и поставщики OEM.

Ключевые преимущества

Производство полностью без пилотажа

Производственная линия достигает истинной автоматизации с конца на конец: автоматическое питание труб → прокол → изгиб → комбинированная сварка → разгрузка продукта.Операторы требуются только для периодического пополнения материала и проверки качестваЭто означает значительную экономию затрат на рабочую силу и устраняет вызванные человеком изменения качества.

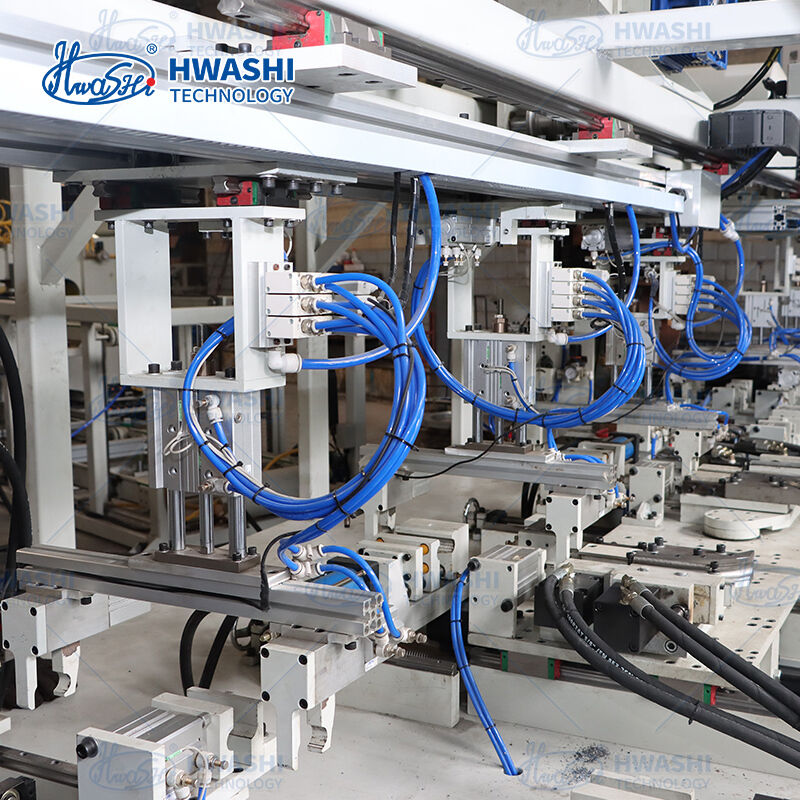

Патентная система зажима и позиционирования

Специализированный механизм зажима Hwashi (патент No CN202511755556.6) обеспечивает точное расположение и прочное удержание заготовки перед нанесением тока сварки.

Пролетно-загруженные позиционирующие челюсти, автоматически адаптирующиеся к изменениям диаметра труб
Подтверждение электрического контакта √ ток сварки течет только после того, как зажимательная система проверит правильное расположение части
Интегрированный предохранительный блокировщик, предотвращающий сварку на неправильно выровненных или отсутствующих частях

Это устраняет распространенные дефекты, такие как пропущенные сварки, смещенные соединения и непоследовательное проникновение, которые поражают полуавтоматические операции.

Многоточечная комбинированная сварка

Для типичной железной доски X-рамы,Это означает, что и верхние углы рамы, и коленные узлы сварятся одновременно, сокращая время цикла на 60-70% по сравнению с последовательной одноточечной сваркой.Каждая сварочная головка имеет самостоятельно регулируемые параметры тока, времени и давления для получения оптимальных результатов в каждом месте соединения.

Сервоприводное точное изгибание

Высокоточные сервогибательные агрегаты CNC обеспечивают постоянные углы и радиусы изгиба на протяжении тысяч производственных циклов.позволяет мгновенно переключаться между различными конструкциями гладильных досок с нулевой ручной перекалибровкой.

Интеллектуальная система управления PLC

Для клиентов, требующих высочайшего качества сварки, линия может быть оснащена источниками питания MFDC (среднечастотный постоянный ток) вместо обычных систем переменного тока:

Цветный сенсорный экран HMI с интуитивной навигацией меню
Управление рецептами: хранение и отзыв программ сварки для нескольких моделей продуктов
Наблюдение за производством в режиме реального времени: количество циклов, показатели качества сварки, сигналы об отказе
Доступ к защищенным паролем параметрам предотвращает несанкционированные изменения
Автоматическое обнаружение неисправностей с отображением кода ошибки и сигнализацией
Сохранение данных во время отключения питания (запас аккумулятора на 10 лет)

Гибкая смена продукта

Линия поддерживает быстрое переключение между различными спецификациями гладильной доски, различными ширинами рамы, геометрией ног,и диаметров труб через хранящиеся программы сварки и модули быстрозаменяемых светильниковТипичное время перехода составляет менее 30 минут, что позволяет экономично производить несколько SKU на одной линии.

Среднечастотный инвертор постоянного тока (по желанию)

Высокая точность управления током с более быстрым временем ответа
Более высокий коэффициент мощности (0,85-0,90) для экономии энергии
Сбалансированная трехфазная нагрузка с минимальным воздействием на сеть
Уменьшенная зона брызг и тепла для более чистых соединений

Технические спецификации

Параметр	Спецификация
Модель	Специально разработанные по требованиям к продукту
Сила ввода	Трехфазный 380V±10% 50/60Hz
Номинальная мощность сварки	75-150 КВА на сварочную станцию (конфигурируемая)
Количество сварочных голов	4-12 голов (в зависимости от конструкции изделия)
Режим управления сваркой	ПЛК + микрокомпьютерный контроллер
Механизм под давлением	Пневматический цилиндр с импортируемым соленоидным клапаном
Материал электрода	Хром циркониевой меди (CrZrCu)
Уровень изоляции трансформатора	Степень F
Диапазон тока сварки	Программируемый на станцию
Диаметр трубы	Ø8-25 мм (настраивается)
Материал труб	Медленная сталь, нержавеющая сталь, хромированная трубка
Точность изгиба	Толерантность угла ≤±0,5°
Время цикла производства	20-40 секунд на единицу (в зависимости от сложности продукта)
Цикл работы	50% (поддерживается непрерывная смена)
Система охлаждения	Трансформаторы, электроды, тиристоры, охлажденные водой
Размеры машины	Настройка по строке
Станции оператора	1-2 наблюдателей

Процесс производства

Автоматическое питание трубкой
Пробивание труб∆ Точная проколка монтажных отверстий, отверстий поворота и выровнительных выем в запрограммированных позициях
CNC-сгибание√ Сервоприводные изгибающие агрегаты формируют составные части рамы и ног в соответствии с конкретными характеристиками
Автоматическая сборкаСгибаемые трубы и перекрестные элементы автоматически размещаются в сварочном устройстве
Многоточечная комбинированная сваркаВсе соединения сварятся одновременно в одном цикле сцепления
Автоматическая разгрузкаОконченные рамки гладильных досок выталкиваются из светильника и перемещаются на следующую станцию (необязательно: интеграция покраски/опаковки)

Заявления

Промышленность	Типичные продукты

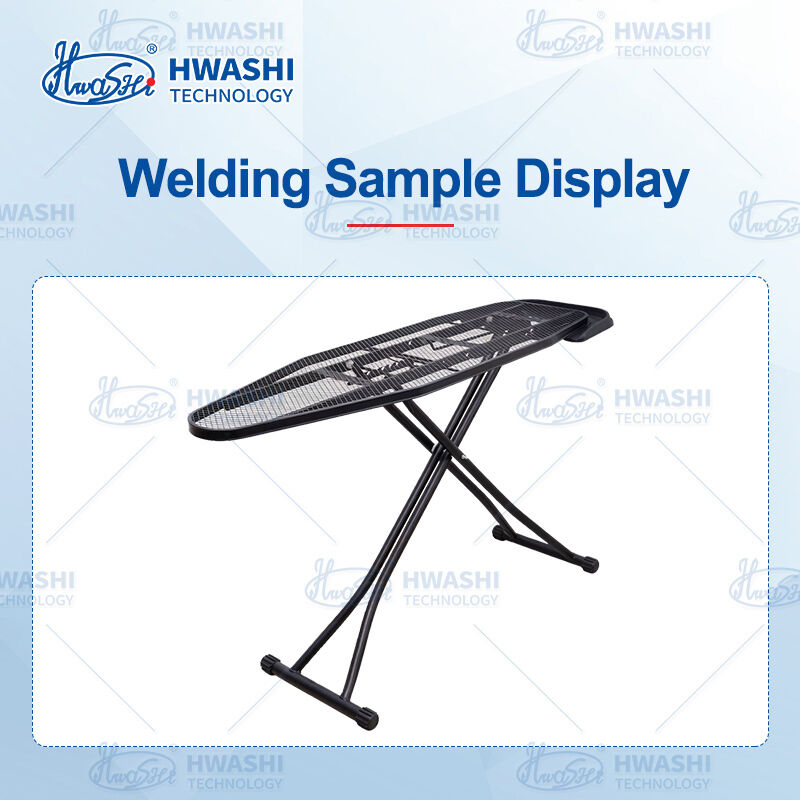

Домашние доски для глазки	Доски для глажки, стоящие на полу, полного размера, с ножками X-рамы
Компактные доски для глажки	Рамы для столовых и настенных досок для глажки
Коммерческая стирка	Бочки для глазки для больниц и гостиниц
Производство оборудования OEM	Рамы для гладильных досок для линий бытовых приборов марки
Металлическая мебель	Схожие конструкции каркасов X и трубчатых каркасов
