Автоматизированная высокоскоростная конденсаторная сварочная машина с регулируемой эффективной шириной и питанием MFDC для производства конденсаторов из проволочных труб

Автоматизированная высокоскоростная конденсаторная сварочная машина с регулируемой эффективной шириной и питанием MFDC для производства конденсаторов из проволочных труб

Name: Автоматизированная высокоскоростная конденсаторная сварочная машина с регулируемой эффективной шириной и питанием MFDC для производства конденсаторов из проволочных труб
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

автоматическая машина для сварки конденсатора с питанием MFDC

сварщик конденсатора высокоскоростных проволочных труб

с регулируемой шириной конденсаторная сварочная машина

Место происхождения:

Китай

Фирменное наименование:

HWASHI

Сертификация:

Номер модели:

WL-SQ-MF160Kx2

Свяжитесь мы

Спросите цитату

Детали продукта

Название продукта:

Рефрижераторная проволока конденсаторная труба Производственная линия Машина сварка Машина для изгиб

Размер(л*ш*ч):

5000x2400x2200mm

Масса:

2500 кг

Эффективная ширина сварки:

600-1000mm (подгонянный)

Гарантия:

1 год

Трансформатор:

Трансформатор DC MF

Условия оплаты & доставки

Количество мин заказа

1 комплект

Цена

лично переговорить

Упаковывая детали

Пакет моря достойный деревянный фильма PVC для FCL

Время доставки

30 - 60 рабочих дней позже получили вашу оплату

Условия оплаты

Л/К, Т/Т

Поставка способности

50 комплектов в месяц

Родственные продукты

Видео

Автоматизированная высокоскоростная конденсаторная сварочная машина с регулируемой эффективной шириной и питанием MFDC для производства конденсаторов из проволочных труб

Получите самую лучшую цену

Видео

Полностью автоматическая линия по производству гладильных досок от сырой трубы до готового продукта, нулевая ручная обработка

Получите самую лучшую цену

Видео

Производственная линия с автоматическими решками для гладить доски с полностью беспилотным управлением, запатентованной системой зажимания и многоточечной сваркой

Получите самую лучшую цену

Видео

Компактная конденсаторная сварочная машина, предназначенная для легкой интеграции в конвейер холодильной и кондиционерной сборки

Получите самую лучшую цену

Свяжитесь мы

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Контакт теперь

Характер продукции

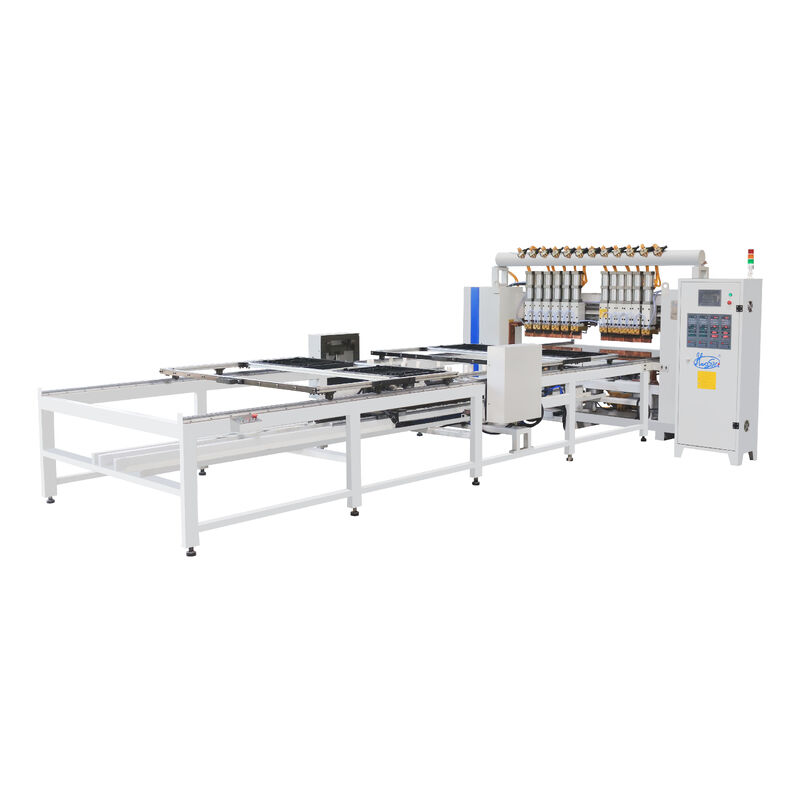

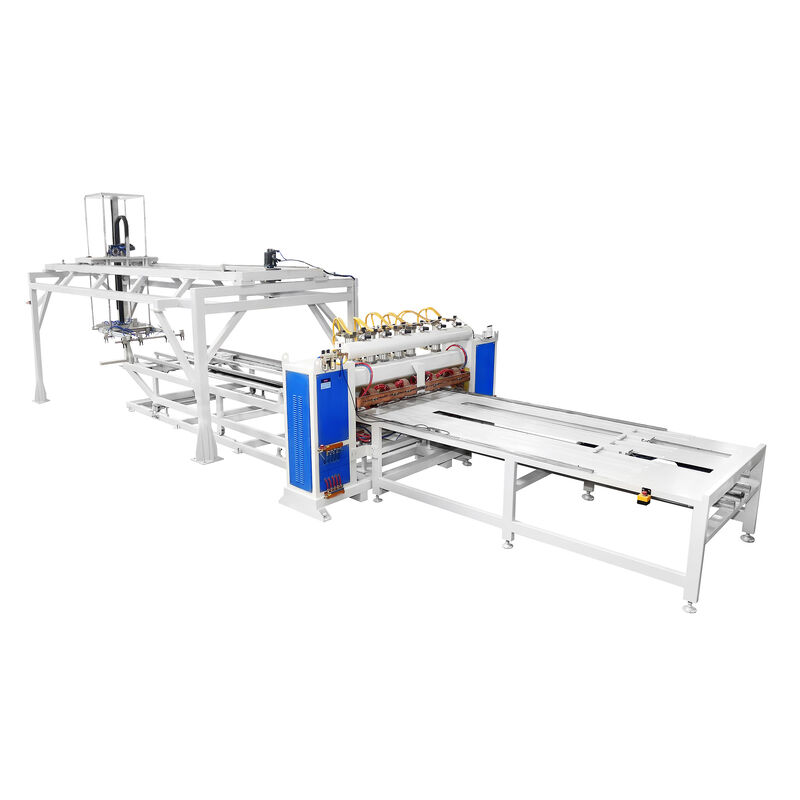

Автоматизированный высокоскоростной аппарат конденсаторной сварки с регулируемой рабочей шириной для линии по производству конденсаторных трубок из проволоки

Обзор продукта

Автоматизированный высокоскоростной сварочный аппарат для конденсаторной сварки представляет собой многоголовочную систему точечной сварки портального типа, предназначенную для крупносерийного производства конденсаторов методом проволоки на трубке (WOT). Разработанный специально для линий по производству холодильников, морозильников и коммерческого холодильного оборудования, этот станок обеспечивает точные и стабильные сварные швы проволоки с трубками в промышленных масштабах.

Оснащенный несколькими синхронизированными сварочными головками и системой двухслойной подачи с сервоприводом, машина автоматически выполняет весь сварочный цикл после загрузки материала — от позиционирования проволоки до одновременной многоточечной сварки и замены приспособлений. Регулируемая эффективная ширина сварки подходит для широкого диапазона размеров панелей конденсатора, устраняя необходимость смены специального инструмента в зависимости от спецификации продукта.

Ключевые преимущества

Полностью автоматизированный сварочный цикл

Как только оператор загружает змеевидную трубку и стальную проволоку в двухслойный питатель и нажимает кнопку запуска, машина самостоятельно выполняет всю последовательность сварочных работ, включая пошаговое перемещение приспособлений, одновременную сварку несколькими головками и автоматическую замену приспособлений. Система двухслойной подачи позволяет загружать одно приспособление во время сварки другого, обеспечивая бесперебойное серийное производство и максимизируя производительность.

Регулируемая эффективная ширина сварки

Эффективная ширина сварки свободно регулируется в соответствии с различными характеристиками конденсатора без механической модификации. Независимо от того, производите ли вы узкие конденсаторы для компактных холодильников или широкие панели для коммерческих витрин, одна машина обрабатывает весь ассортимент продукции, сокращая капитальные вложения и требования к занимаемой площади.

Многоголовочная портальная сварочная система

Несколько сварочных головок работают одновременно, что значительно сокращает время цикла по сравнению с альтернативами с одной головкой. Каждая головка имеет пневматический привод с индивидуально регулируемыми параметрами сварки (ток, время, давление), что обеспечивает равномерное качество сварки по всей панели конденсатора.

Интеллектуальное управление параметрами сварки

101 сохраненная сварочная модель с возможностью быстрой смены продукта
3 выбираемые кривые давления для различных комбинаций материалов
Управление ПЛК с цветным сенсорным экраном HMI для интуитивного управления
Хранение параметров, защищенное паролем, предотвращает несанкционированные изменения.

Превосходное качество сварки благодаря MFDC Power

Среднечастотный инверторный источник питания постоянного тока (MFDC) обеспечивает точную и быструю регулировку тока с минимальным тепловым воздействием на окружающие материалы. К особенностям относятся более высокий коэффициент мощности (0,85–0,90) по сравнению с обычными системами переменного тока, трехфазная сбалансированная нагрузка с минимальными помехами в сети и максимальный вторичный ток короткого замыкания до 40 КА для надежного соединения проводов с трубками.

Стабильность напряжения в заводских условиях

Встроенная плавающая компенсация сетевого напряжения гарантирует, что при колебаниях входной мощности в пределах ±10 % вторичное выходное напряжение остается в пределах ±3 % от заданного значения, что критически важно для поддержания стабильного качества сварки на объектах с нестабильным электропитанием.

Технические характеристики

Параметр	Спецификация
Модель	WL-SQ-150K×2 (настраиваемый)
Входная мощность	Трехфазное 380 В±10% 50/60 Гц
Номинальная мощность	150 кВА × 2 (настраиваемые: 100 кВА, 160 кВА)
Номинальный рабочий цикл	50%
Регулировка вторичного напряжения	2 шага
Максимальный вторичный ток короткого замыкания	40 КА
Класс изоляции трансформатора	Оценка F
Компенсация сетевого напряжения	Вход ±10% → Выход ≤±3%
Кривые сварщика под давлением	3 типа
Хранение сварочных моделей	101 тип
Эффективная длина сварки	1500 мм (настраивается до 2000 мм)
Эффективная ширина сварки	600 мм (настраиваемый: 600–1200 мм, доступна двухзонная версия)
Ход верхнего электрода	80 мм
Регулируемый ход нижнего электрода	30 мм
Автоматическая скорость движения	200-500 мм/с (регулируемая)
Режим управления	ПЛК + сенсорный экран ЧМИ
Система охлаждения	С водяным охлаждением (трансформатор, тиристор, электроды)
Размер машины	~6500 × 2500 мм (зависит от конфигурации)
Вес машины	~1500 кг

Приложения

Промышленность	Типичные продукты
Бытовые холодильники	Конденсаторы типа «проволока-трубка», скин-конденсаторы
Коммерческое охлаждение	Конденсаторы-охладители для витрин, конденсаторы для охладителей бутылок
Морозильники	Конденсаторы морозильных ларей, конденсаторы вертикальных морозильников
Кондиционер	Конденсаторные панели, змеевики испарителя
Теплообменники	Трубчатые теплообменники для различных систем отопления, вентиляции и кондиционирования воздуха
Производство OEM-приборов	Пакетная сварка проволоки с трубкой Банди/медной трубкой

Свариваемые материалы

Стальная проволока к трубке Банди (邦迪管)
Стальная проволока к стальной трубе
Медный провод к медной трубке
Алюминиевая проволока к алюминиевой трубке (при правильном выборе электрода)

Производственный процесс

Нагрузочные проводана приспособление первого слоя через устройство заполнения магнитной проволоки
Поместите змеевидную трубкуна провода
Загрузка проводов верхнего слоячерез трубку
Нажмите старт— аппарат выполняет автоматический сварочный цикл:
- Шаги крепления приспособления к первому положению сварки
- Несколько сварочных головок работают одновременно
- Приспособление перемещается в следующую позицию
- Повторяйте, пока не будут завершены все точки сварки.
Автоматическая замена приспособлений— пока сваривается одно приспособление, нагружается другое
Выгрузить готовый конденсатори перезапустить цикл

Компоненты производственной линии

Высокоскоростная машина для выпрямления и резки проволоки
Машина для выпрямления и резки труб
Трубогибочный станок
Автоматический конденсаторный сварочный аппарат
Дополнительное оборудование: машина для расширения/усадки концов труб, машина для загибания конденсатора.

Мы проектируем комплексные производственные линии на основе чертежей вашей продукции и требований к эффективности. Просто предоставьте свои технические характеристики, и наши инженеры разработают оптимальное решение для ваших нужд.

Процесс производства конденсатора из проволочных трубок

Система двойного крепления позволяет одновременно выполнять сварочные и погрузочные операции. Пока одно приспособление подвергается сварке, операторы загружают материалы во второе приспособление с автоматической заменой приспособлений для максимизации эффективности.

Комплексные решения для производственных линий

Мы проектируем полностью автоматические или полуавтоматические системы производственных линий для конденсаторов холодильников с учетом ваших конкретных производственных требований.
