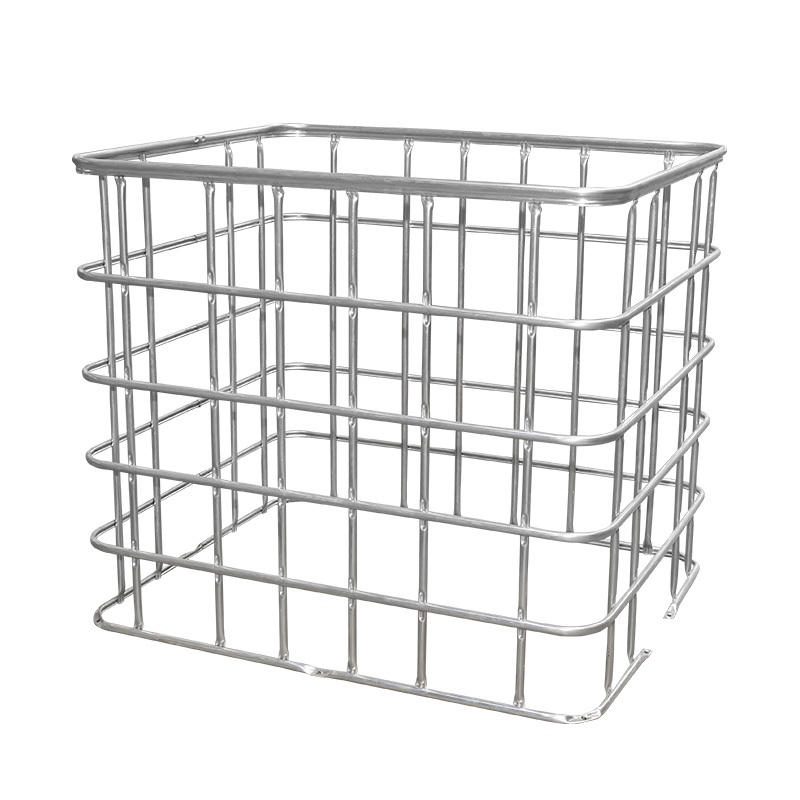

Гибочная машина умело преобразует плоскую сетку в точно квадратную раму. Достижение процесса гибки примерно за 20-25 секунд подчеркивает эффективность машины и способность к быстрому производству.
Гибочная балка
-
Гибочная балка с ЧПУ используется для обеспечения угла гибки.
-
Каждая форма на гибочной балке может регулироваться вверх и вниз примерно на 3 мм для увеличения диапазона гибки.
-
Конструкция формы на 120 градусов делает каждый угол гибки более плавным.
Гибочный каркас
Каркас машины имеет прочную прямоугольную конструкцию, оснащенную более толстыми стальными колоннами и панелью крышки в форме двери, обеспечивающей исключительную прочность и устойчивость.
Гидравлическая станция давления
Специально разработанная для гибки сеток для поддонов, гибочная машина IBC умело придает им форму прямоугольных каркасов с точными размерами (1200±5 мм)×(1000±5 мм). Эта гидравлическая станция гарантирует оптимальную производительность гибки.
Машина для фиксации каркасов IBC
Машина для фиксации каркасов IBC тщательно изготовлена как единое целое, обладающее исключительной точностью при вставке, высокой прочностью фиксации и плавным сочетанием стабильности и эффективности во время работы.
Эффективность и качество фиксации
Регулируемый зажимной рычаг:
Регулируемый зажимной рычаг, адаптированный к различным конструкциям металлических каркасов IBC, расширяет рабочий диапазон машины.
Гидравлическая и пневматическая конструкция зажимного рычага повышает эффективность работы машины.
Зажимной рычаг также предназначен для автоматического соединения двух сторон трубы.
Гидравлическая зажимная форма:
Зажимная форма с гидравлической системой создает плотные точки зажима для трубы, предотвращая растрескивание металлического каркаса.
Гидравлическая станция давления:
Гидравлическая станция давления, оснащенная устройством автоматической подачи, обеспечивает плавный и эффективный производственный процесс для металлических каркасов.
Машина для изготовления и штамповки отверстий для каркасов IBC
Машина для изготовления и штамповки отверстий для каркасов IBC используется для формирования отверстия на каркасе, чтобы полный каркас можно было закрепить на базовом каркасе.
Эффективность и качество изготовления отверстий
Машина для изготовления и штамповки отверстий использует гидравлическую силу. Для завершения всего процесса потребуется около 25-30 секунд.
a. Прессовочные головки с прессовочной формой
b. Гидравлическая станция
c. Панель позиционирования штамповочной головки
Регулируемая панель позиционирования влево-вправо, вперед-назад может сделать положение штамповки в более широком диапазоне использования.

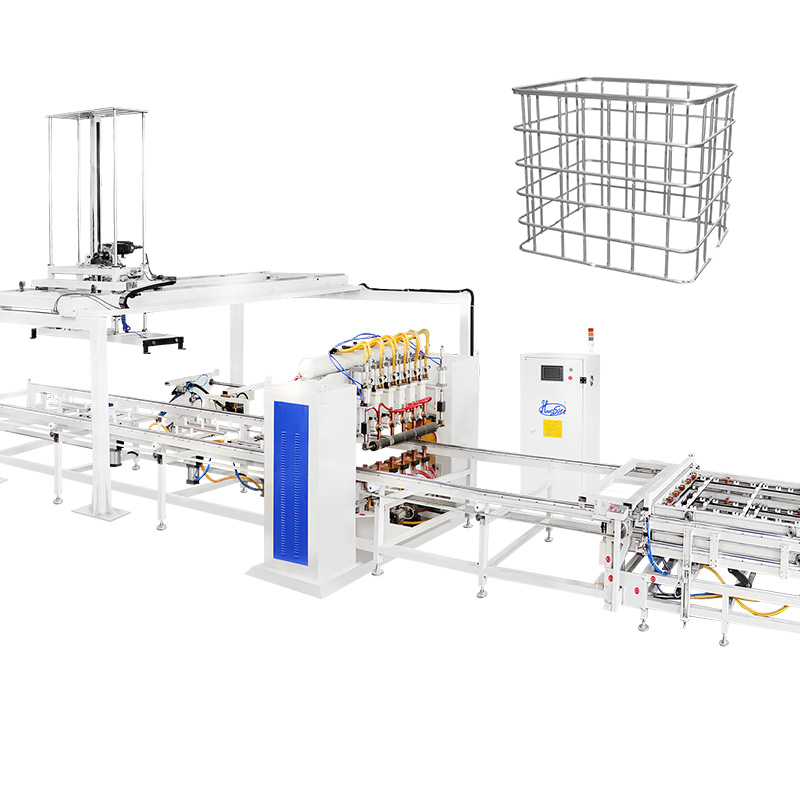

Сварочный аппарат для базового каркаса IBC
Конструкция сварочного аппарата для базового каркаса имеет горизонтальную структуру и 7 сварочных головок для завершения сварки базового каркаса. Оператору нужно только загружать и выгружать продукт. Машина выполнит сварку автоматически.
Особенности продукта:
1. Конструкция имеет горизонтальную структуру и 7 сварочных головок для завершения сварки базового каркаса. Оператору нужно только загружать.
2. Сварной поддон будет выгружаться автоматически. Машина выполнит сварку автоматически.
3. Он использует 3 комплекта питания MF DC 250 кВА. Машина помогает повысить качество продукции и скорость производства, снизить производственные затраты.
4. Решить проблему нестабильного качества сварки, вызванную ручной работой. Более высокая скорость производства и уровень автоматизации.
| Название продукта |
Линия производства каркасов IBC |
Стиль |
однорядный / двухрядный |
| Максимальная ширина сварки |
1200 мм |
Максимальная длина сварки |
4250 мм |
| Бренд |
Hwashi |
Цвет |
синий/желтый/на заказ |
| Оснащенная мощность |
350 кВА/400 кВА |
Место производства |
Провинция Чжэцзян, Китай |
| Напряжение |
3p 380 В |
Материал |
Оцинкованная труба |
| Толщина трубы |
1-2 мм |
Рабочий цикл |
20% |
| Диаметр трубы |
14-20 мм |
Частота |
50 Гц/60 Гц |
| Способ загрузки труб |
ручной/2 рабочих |
Размер кабеля |
≥70 мм3 |
| Рабочая мощность |
350-450 (480-550) шт/8 часов |
Размер воздушной трубы |
G1 |
| Потребность в рабочей силе |
2-3 рабочих |
Размер водопроводной трубы |
G1 1/4 |

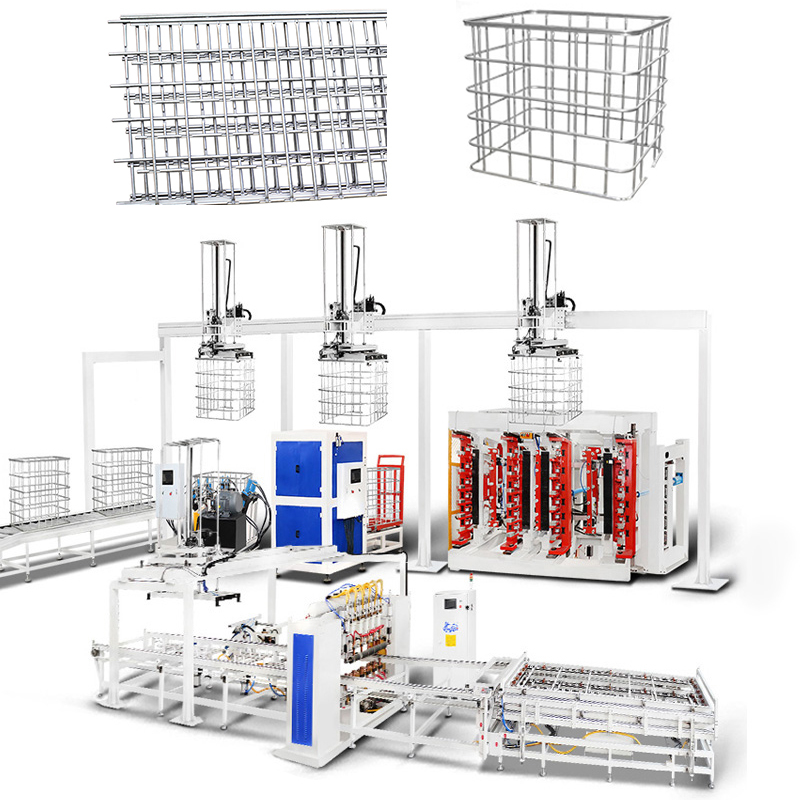

Особенности продукта - Система подачи баков:
1. Эта система подходит для заводов, которые разделяют цех выдувных машин и цех каркасов.
2. Испытательные баки транспортируются конвейером в цех каркасов. Не требуется вмешательство человека.
3. Система подачи баков
4. Зона размещения согнутых, зажатых и проштампованных каркасов IBC
5. Зона складирования сварных поддонов
6. Автоматический путь сборки поддонов
7. Сварка поддонов
8. Зона сборки вращающихся каркасов и поддоновБезопасный проход
9. Зона складирования пластин поддонов/Автоматическая подача
