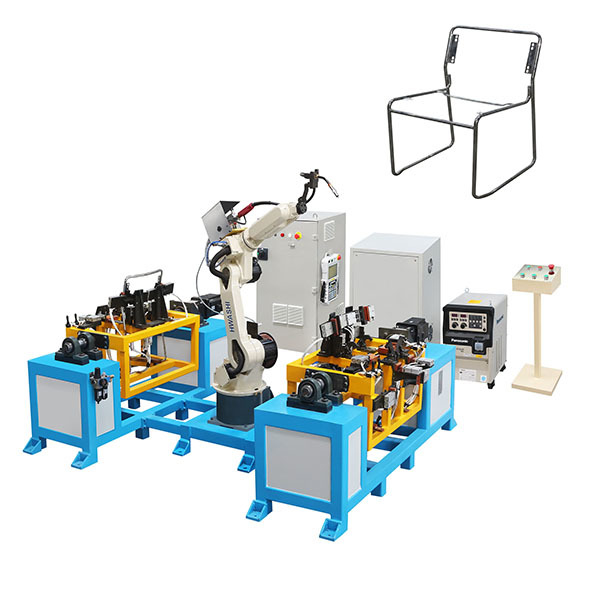

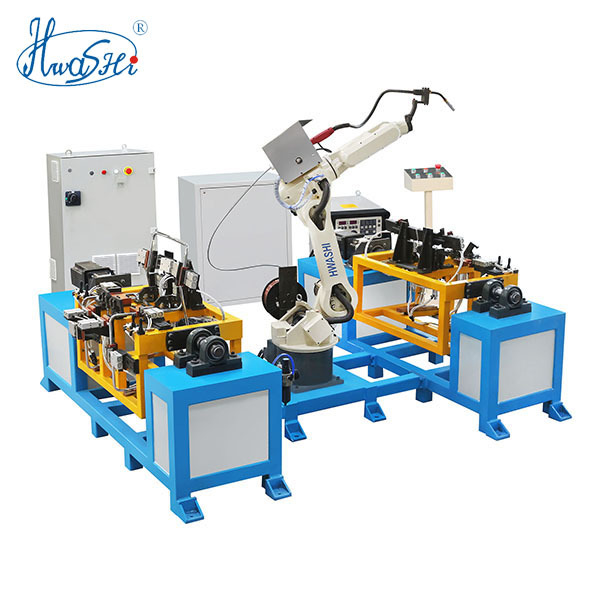

1. Полная система роботизированной сварки включает в себя один комплект робота HS-R6-08 длиной руки 1,4 м, 1 комплект TIG-сварочного аппарата 400A, 1 комплект автоматического противоударного сварочного пистолета, 2 комплекта одноосных вертикальных поворотных позиционеров и 2 комплекта регулируемых сварочных приспособлений и т. д. 2. Автоматическая сварка осуществляется шестиосевым роботом MIG-сварщиком. Цилиндры или быстрозажимные приспособления используются для фиксации положения изделия с помощью рычажного принципа для обеспечения требований к позиционированию автоматической сварки роботом, чтобы обеспечить возможность сварки каждой детали изделия. В соответствии с требованиями к эффективности производства разработаны два комплекта позиционеров: один для загрузки и выгрузки заготовки, а другой для сварки.
Рабочий процесс
1) Ручная загрузка заготовки в приспособление на фиксированном столе станции 1;
2) Запуск сварки;
3) Робот и сварочный аппарат выполнят сварку заготовки в соответствии с предварительно заданной программой;
4) Сварка завершена;
5) Пока станция 1 находится в процессе сварки, станция 2 загружает и фиксирует заготовку синхронно. Две станции работают попеременно.
6) Циклическая работа
7) Эта машина может выполнять автоматическую сварку с ручной загрузкой материала. Она также может улучшить качество сварки и эффективность сварки. Более того, она может снизить производственные затраты. Проблема нестабильного качества и низкой эффективности производства, вызванная чисто ручной работой, решена.
Список оборудования
1. Позиционер, ручная загрузка;
2. Цилиндр для зажима изделия;
3. Цилиндр для переворачивания приспособления;
4. Автоматическая сварка роботом;
5. Ручная выгрузка изделия;
6. Устройство очистки сварочного пистолета
