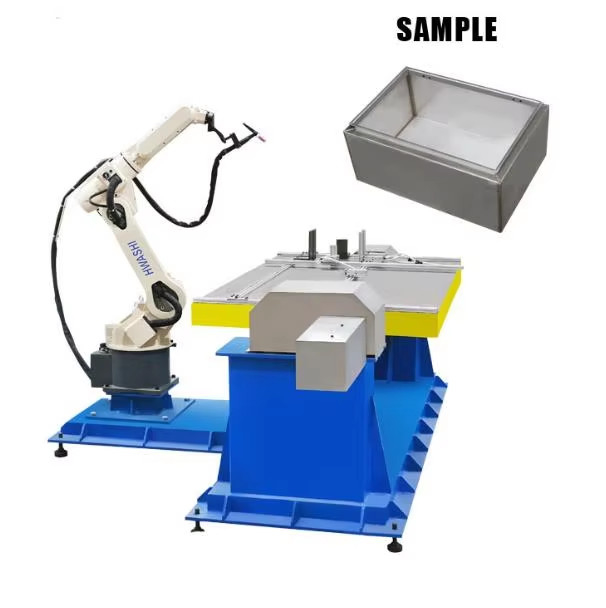

Роботы заварки Hwashi промышленные MIG испускают лучи робот заварки для рамки шкафа хранения

Индустриальный 6-осевой сварный манипулятор Hwashi

Особенности сварочного робота и компоненты известных брендов.

1Система сварки:Панасоническая сварочная машина MIG или TIG с автоматической системой питания проводов.

2Автоматическая система тревоги:Если возникнут проблемы с питанием провода или газоснабжением и так далее, робот-сварщик будет сигнализировать, и сварка прекратится, пока вы не очистите сигнализацию.

3Система сварного пистолета:Известный бренд сварного пистолета ТБИ.

4. Система очистки и резки сварного пистолета:ТБИ-марка.

5. Позиционер рабочей станции:Он спроектирован с двумя наборами рабочих столов.⁰Двух комплектов системы позиционирования может достичь 180° вращения через двигатель шпинделя.

6. Система зажима рабочего изделия:цилиндры будут толкать и зажимать заготовку.

7. Арка световой дефолт:Для предотвращения светового загрязнения во время работы.

8Начать систему управления панелью:Ручная/автоматическая кнопочная платформа с портативной структурой.

Спецификации для 5 моделей роботизированных рук

Сведения о проекте: Робот-устройство для сварки с помощью сварных пучков для хранилищ (применяется в одном из производителей хранилищ в Южной Корее)

Требования клиента
1. Использовать робот для замены рабочей силы для сварки. Ручная загрузка и разгрузка продукта. Один раз закрепление продукта на фиксатор.
2Материал заготовки: железная сталь, толщина стенки: 2-5 мм; Размер: Длина: 1300-2700 мм Ширина: 200 мм
3Рабочая часть должна быть сварена поочередно на двух концах соединения и требуется уменьшить деформацию.

Сценарии применения и образец сварки

Решения

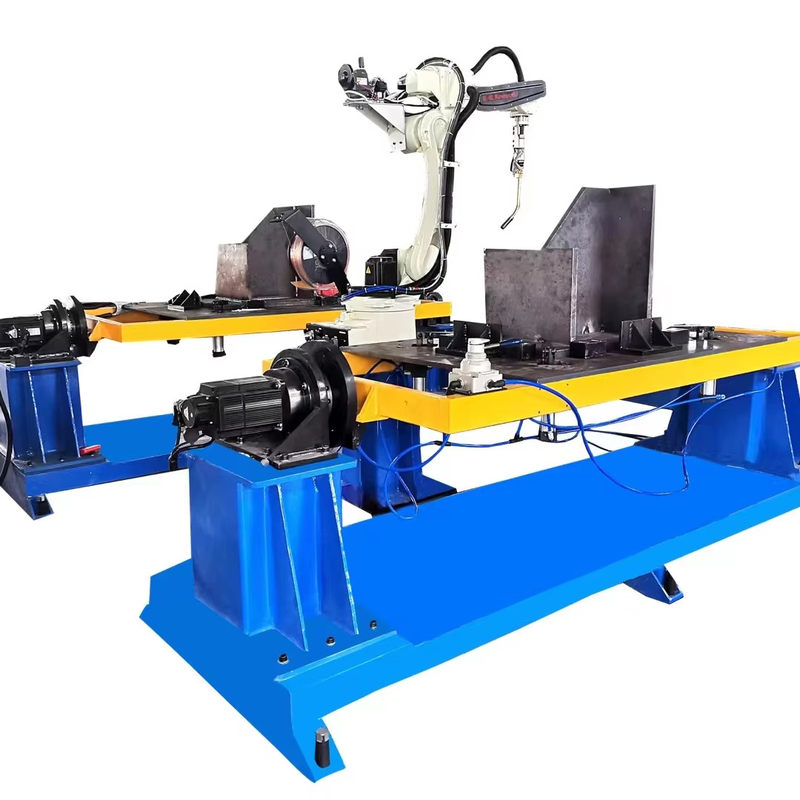

1Комплексная система сварного робота включает в себя 2 комплекта HS-R6-08 с длиной рук 1,4 м, 2 комплекта сварной машины 350A MIG, 2 комплекта автоматического противосопротивления сварного пистолета,2 комплекта одноосевого вертикального позиционирования вращения, 1 набор очистителя сварочного пистолета и 2 набора сварочных приборов (каждый прибор может быть загружен двумя кусками стержневой балки), и т.д.
2Для того чтобы гарантировать стабильность и стабильность качества сварки, мы предлагаем оборудовать сварным пистолетом очиститель устройство.
3Автоматическая сварка выполняется шестиосным роботизированным сварщиком MIG.Цилиндры или быстрые зажимы используются для фиксации положения продукта с принципом рычага для обеспечения требований к позиционированию автоматической сварки роботаВ соответствии с требованиями эффективности производства, два комплекта одноосевого позиционирования спроектированы,один для погрузки и разгрузки заготовки, один для сварки.


Эффект от применения

1. двойной станции фиксированный макет стола может реализовать долгое время непрерывной сварки, эффективность сварки и качество сварки значительно улучшились;

2Фиксированный стол осуществляет зажимание заготовки одновременно и автоматически осуществляет чередование сварки продукта, так что деформация эффективно контролируется.

3Эта машина может достичь автоматической сварки с ручной загрузкой материала. Она также может улучшить качество сварки и эффективность сварки. Более того, она может снизить стоимость производства.Проблема нестабильного качества и низкой эффективности производства, вызванная чисто ручной работой, была решена.

4. робот заменит ручную сварку. сварная промышленность является высокорисковой отраслью, высокая температура, лучевой свет и дым сварки оказывают определенное влияние на физическое и психическое здоровье работников;

5Это неизбежная тенденция использовать роботов для замены сварочных роботов в сварке, что является не только продвижением рынка, но и требованием технологического обновления.

Рабочий процесс

1) Ручная загрузка заготовки к фиксатору на стационарном столе станции 1;

2) Начать сварку;

3) Робот и сварочная машина будут делать сварку на заготовке согласно предварительно установленной программе;

4) Заваривание завершено;

5) Во время сварки станции 1 станция 2 загружается и фиксируется синхронно.

6) Цикл работы

Процессы сварки роботами

Роботы HWASHI обеспечивают максимальный рабочий диапазон и могут быть установлены с нескольких сторон для повышения гибкости системы.Различные источники сварного питания могут быть сочетаны для удовлетворения различных требований к сварке и реализации различных процессов сварки..

Предоставьте различные типы позиционировщика сварки
1. он может работать в координации с роботом, чтобы обеспечить постоянную скорость и положение сварки и обеспечить более высокое качество сварки.

2Используйте импортированный сервомотор с высокой точностью редуктора, высокой точностью вращения, точным позиционированием и сильной несущей способностью.

3. поворачивая заготовку, закрепленную на рабочем столе, под требуемый угол сварки.

Предоставьте 7-ой оси индивидуальной машины

1Увеличить рабочий диапазон робота, чтобы решить недостатки ограниченного рабочего диапазона, вызванные ограниченным диапазоном движений робота.

2Установка роботов с подвижной рельсой: робот может ходить в одиночку или ходить с соответствующим электроснабжением сварки и кабинетом управления роботом в целом в соответствии с условиями работы на месте клиентов.

3Специальный защитный механизм для предотвращения распыления сварки или пыли в воздухе, которые могут привести к плохому воздействию деталей.

4Для того, чтобы адаптироваться к различным условиям различных клиентов, быть в состоянии сделать различную конфигурацию и установку для клиента.

Интеграция роботов

В дополнение к системам роботов HWASHI, мы также можем интегрироваться с международными брендами роботов, чтобы предоставить полные решения для роботов сварки.

Изображения из корпусов роботов и сварочных деталей

Применение роботов-сварщиков

Робот сварки может сварки железа, нержавеющей стали, оцинкованных труб, пластин, проводов, труб, а также небольшие и большие запчасти могут быть сварки роботом с хорошим и красивым эффектом сварки
